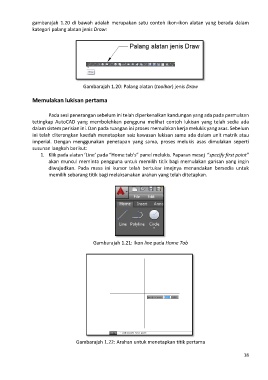

gambarajah 1.20 di bawah adalah merupakan satu contoh ikon-ikon alatan yang berada dalam
kategori palang alatan jenis Draw:

Gambarajah 1.20: Palang alatan (toolbar) jenis Draw

Memulakan lukisan pertama

Pada sesi penerangan sebelum ini telah diperkenalkan kandungan yang ada pada permulaan
tetingkap AutoCAD yang membolehkan pengguna melihat contoh lukisan yang telah sedia ada
dalam sistem perisian ini. Dan pada ruangan ini proses memulakan kerja melukis yang asas. Sebelum
ini telah diterangkan kaedah menetapkan saiz kawasan lukisan sama ada dalam unit matrik atau
imperial. Dengan menggunakan penetapan yang sama, proses melukis asas dimulakan seperti
susunan langkah berikut:
1. Klik pada alatan ‘Line’ pada “Home tab’s” panel melukis. Paparan mesej “specify first point”
akan muncul meminta pengguna untuk memilih titik bagi memulakan garisan yang ingin
diwujudkan. Pada masa ini kursor telah bertukar imejnya menandakan bersedia untuk
memilih sebarang titik bagi melaksanakan arahan yang telah ditetapkan.

Gambarajah 1.21: Ikon line pada Home Tab

Gambarajah 1.22: Arahan untuk menetapkan titik pertama
