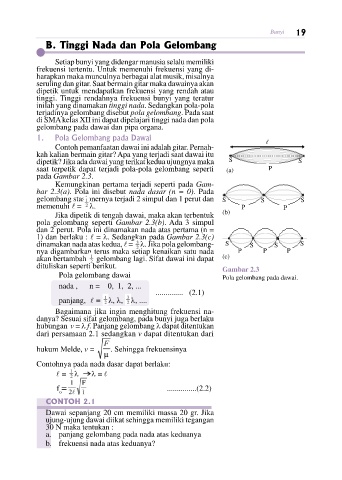

Page 26 - Fisika 3.cdr

Bunyi 19
B. Tinggi Nada dan Pola Gelombang

Setiap bunyi yang didengar manusia selalu memiliki
frekuensi tertentu. Untuk memenuhi frekuensi yang di-
harapkan maka munculnya berbagai alat musik, misalnya
seruling dan gitar. Saat bermain gitar maka dawainya akan
dipetik untuk mendapatkan frekuensi yang rendah atau
tinggi. Tinggi rendahnya frekuensi bunyi yang teratur
inilah yang dinamakan tinggi nada. Sedangkan pola-pola
terjadinya gelombang disebut pola gelombang. Pada saat
di SMA kelas XII ini dapat dipelajari tinggi nada dan pola
gelombang pada dawai dan pipa organa.
1. Pola Gelombang pada Dawai
Contoh pemanfaatan dawai ini adalah gitar. Pernah- l
kah kalian bermain gitar? Apa yang terjadi saat dawai itu
dipetik? Jika ada dawai yang terikat kedua ujungnya maka S S
saat terpetik dapat terjadi pola-pola gelombang seperti (a) P
pada Gambar 2.3.
Kemungkinan pertama terjadi seperti pada Gam-
bar 2.3(a). Pola ini disebut nada dasar (n = 0). Pada
gelombang stasionernya terjadi 2 simpul dan 1 perut dan S S S
memenuhi l = λ. P P
Jika dipetik di tengah dawai, maka akan terbentuk (b)
pola gelombang seperti Gambar 2.3(b). Ada 3 simpul
dan 2 perut. Pola ini dinamakan nada atas pertama (n =
1) dan berlaku : l = λ. Sedangkan pada Gambar 2.3(c)
dinamakan nada atas kedua, l = λ. Jika pola gelombang- S S S S
nya digambarkan terus maka setiap kenaikan satu nada P P P
akan bertambah gelombang lagi. Sifat dawai ini dapat (c)
dituliskan seperti berikut. Gambar 2.3
Pola gelombang dawai Pola gelombang pada dawai.
nada , n = 0, 1, 2, ...
.............. (2.1)
panjang, l = λ, λ, λ, ....
Bagaimana jika ingin menghitung frekuensi na-
danya? Sesuai sifat gelombang, pada bunyi juga berlaku
hubungan v = λ f. Panjang gelombang λ dapat ditentukan
dari persamaan 2.1 sedangkan v dapat ditentukan dari

hukum Melde, v = . Sehingga frekuensinya

Contohnya pada nada dasar dapat berlaku:
l = λ λ = l

f = ...............(2.2)
o
CONTOH 2.1

Dawai sepanjang 20 cm memiliki massa 20 gr. Jika
ujung-ujung dawai diikat sehingga memiliki tegangan
30 N maka tentukan :
a. panjang gelombang pada nada atas keduanya
b. frekuensi nada atas keduanya?
