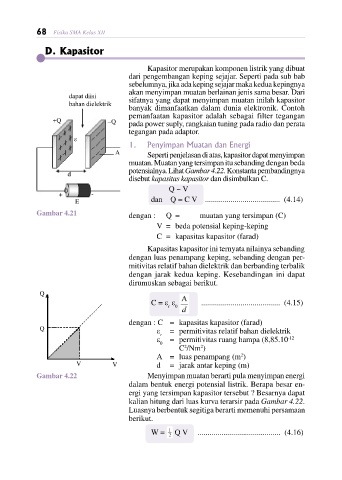

68 Fisika SMA Kelas XII

D. Kapasitor

Kapasitor merupakan komponen listrik yang dibuat
dari pengembangan keping sejajar. Seperti pada sub bab
sebelumnya, jika ada keping sejajar maka kedua kepingnya
akan menyimpan muatan berlainan jenis sama besar. Dari
dapat diisi
bahan dielektrik sifatnya yang dapat menyimpan muatan inilah kapasitor
banyak dimanfaatkan dalam dunia elektronik. Contoh
pemanfaatan kapasitor adalah sebagai filter tegangan
+Q −Q pada power suply, rangkaian tuning pada radio dan perata
tegangan pada adaptor.
ε
1. Penyimpan Muatan dan Energi
A Seperti penjelasan di atas, kapasitor dapat menyimpan
muatan. Muatan yang tersimpan itu sebanding dengan beda
potensialnya. Lihat Gambar 4.22. Konstanta pembandingnya
d
disebut kapasitas kapasitor dan disimbulkan C.
Q ~ V
+ -
E dan Q = C V ...................................... (4.14)
Gambar 4.21 dengan : Q = muatan yang tersimpan (C)
V = beda potensial keping-keping
C = kapasitas kapasitor (farad)
Kapasitas kapasitor ini ternyata nilainya sebanding
dengan luas penampang keping, sebanding dengan per-
mitivitas relatif bahan dielektrik dan berbanding terbalik
dengan jarak kedua keping. Kesebandingan ini dapat
dirumuskan sebagai berikut.
Q
C = ε ε ........................................ (4.15)
r 0
dengan : C = kapasitas kapasitor (farad)
Q ε = permitivitas relatif bahan dielektrik
r
ε = permitivitas ruang hampa (8,85.10
-12
0
2
2
C /Nm )
A = luas penampang (m )
2
V V d = jarak antar keping (m)
Gambar 4.22 Menyimpan muatan berarti pula menyimpan energi
dalam bentuk energi potensial listrik. Berapa besar en-
ergi yang tersimpan kapasitor tersebut ? Besarnya dapat
kalian hitung dari luas kurva terarsir pada Gambar 4.22.
Luasnya berbentuk segitiga berarti memenuhi persamaan
berikut.
W = Q V .......................................... (4.16)
