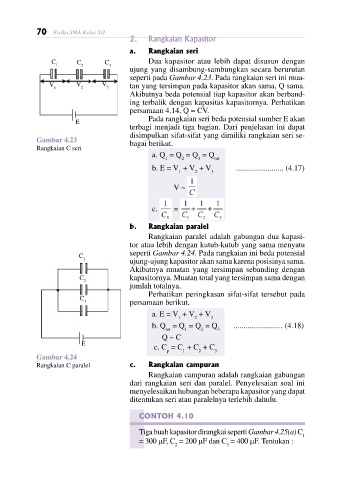

70 Fisika SMA Kelas XII
2. Rangkaian Kapasitor

a. Rangkaian seri
C C C Dua kapasitor atau lebih dapat disusun dengan
1 2 3
ujung yang disambung-sambungkan secara berurutan
seperti pada Gambar 4.23. Pada rangkaian seri ini mua-
V V V tan yang tersimpan pada kapasitor akan sama, Q sama.
1 2 3
Akibatnya beda potensial tiap kapasitor akan berband-
ing terbalik dengan kapasitas kapasitornya. Perhatikan
persamaan 4.14, Q = CV.
Pada rangkaian seri beda potensial sumber E akan
E
terbagi menjadi tiga bagian. Dari penjelasan ini dapat
disimpulkan sifat-sifat yang dimiliki rangkaian seri se-
Gambar 4.23 bagai berikut.
Rangkaian C seri
a. Q = Q = Q = Q
1 2 3 tot
b. E = V + V + V ........................ (4.17)
1 2 3

V ~

c. =

b. Rangkaian paralel
Rangkaian paralel adalah gabungan dua kapasi-
tor atau lebih dengan kutub-kutub yang sama menyatu
seperti Gambar 4.24. Pada rangkaian ini beda potensial
C
1 ujung-ujung kapasitor akan sama karena posisinya sama.
Akibatnya muatan yang tersimpan sebanding dengan
C kapasitornya. Muatan total yang tersimpan sama dengan
2
jumlah totalnya.
Perhatikan peringkasan sifat-sifat tersebut pada
C
3 persamaan berikut.
a. E = V + V + V
1 2 3
b. Q = Q = Q = Q ......................... (4.18)
tot 1 2 3
Q ~ C
E
c. C = C + C + C
p 1 2 3
Gambar 4.24
Rangkaian C paralel c. Rangkaian campuran
Rangkaian campuran adalah rangkaian gabungan
dari rangkaian seri dan paralel. Penyelesaian soal ini
menyelesaikan hubungan beberapa kapasitor yang dapat
ditentukan seri atau paralelnya terlebih dahulu.

CONTOH 4.10

Tiga buah kapasitor dirangkai seperti Gambar 4.25(a) C
1
= 300 μF, C = 200 μF dan C = 400 μF. Tentukan :
2 3
