บทที่ 4
ผลการวิจัย
งานวิจัยหม้อต้มน้้าความจุ 20 ลิตร ระบบแบ่งน้้าให้ความร้อน ผู้วิจัยได้ด้าเนินการเก็บรวบรวมข้อมูลและ
ได้น้ามาวิเคราะห์ผลโดยแบ่งเป็น 4 ตอน ดังนี้
4.1 ผลการสร้างหม้อต้มน ้าความจุ 20 ลิตร ระบบแบ่งน ้าให้ความร้อน
หม้อต้มน้้าความจุ 20 ลิตร ระบบแบ่งน้้าให้ความร้อนเป็นหม้อต้มน้้าร้อนขนาดก้าลังไฟฟ้า 1,210
วัตต์ เป็นระบบแบ่งน้้าให้ความร้อนสามารถลดการใช้พลังงานได้จาก 2,500 วัตต์ เป็น 1,210 วัตต์ ท้าให้ประหยัด
ค่าใช้จ่ายจากการใช้งานของหม้อต้มน้้าร้อนได้ 60 เปอร์เซ็นต์ ส่วนประกอบด้วยส่วนที่ส้าคัญดังนี้
ชุดวัดอุณหภูมิ0-120 หม้อต้มน้้าสเตนเลส
องศาเซลเซียส ขนาดความจุ 20 ลิตร
และTouch screen (30cmX40cmX50cm)
หลอดแสดงสัญญาณ
อุปกรณ์ควบคุมระบบ
การจ่ายน้้าร้อน

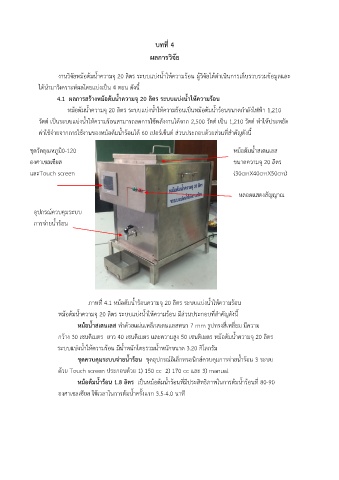

ภาพที่ 4.1 หม้อต้มน้้าร้อนความจุ 20 ลิตร ระบบแบ่งน้้าให้ความร้อน
หม้อต้มน้้าความจุ 20 ลิตร ระบบแบ่งน้้าให้ความร้อน มีส่วนประกอบที่ส้าคัญดังนี้
หม้อน ้าสเตนเลส ท้าด้วยแผ่นเหล็กสเตนแลสหนา 7 mm รูปทรงสี่เหลี่ยม มีความ
กว้าง 30 เซนติเมตร ยาว 40 เซนติเมตร และความสูง 50 เซนติเมตร หม้อต้มน้้าความจุ 20 ลิตร
ระบบแบ่งน้้าให้ความร้อน มีน้้าหนักโดยรวมน้้าหนักขนาด 3.20 กิโลกรัม
ชุดควบคุมระบบจ่ายน ้าร้อน ชุดอุปกรณ์อิเล็กทรอนิกส์ควบคุมการจ่ายน้้าร้อน 3 ระบบ
ด้วย Touch screen ประกอบด้วย 1) 150 cc 2) 170 cc และ 3) manual
หม้อต้มน ้าร้อน 1.8 ลิตร เป็นหม้อต้มน้้าร้อนที่มีประสิทธิภาพในการต้มน้้าร้อนที่ 80-90
องศาเซลเซียส ใช้เวลาในการต้มน้้าครั้งแรก 3.5-4.0 นาที
