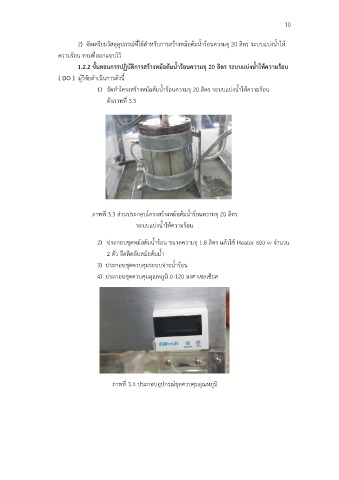

10


                            2)  จัดเตรียมวัสดุอุปกรณ์ที่ใช้ส าหรับการสร้างหม้อต้มน้ าร้อนความจุ 20 ลิดร ระบบแบ่งน้ าให้

                     ความร้อน ตามที่ออกแบบไว้

                            1.2.2 ขั้นตอนการปฏิบัติการสร้างหม้อต้มน้ าร้อนความจุ 20 ลิดร ระบบแบ่งน้ าให้ความร้อน
                     ( DO )  ผู้วิจัยด าเนินการดังนี้
                                   1)  จัดท าโครงสร้างหม้อต้มน้ าร้อนความจุ 20 ลิดร ระบบแบ่งน้ าให้ความร้อน

                                       ดังภาพที่ 3.3














                                 ภาพที่ 3.3 ส่วนประกอบโครงสร้างหม้อต้มน้ าร้อนความจุ 20 ลิดร
                                                 ระบบแบ่งน้ าให้ความร้อน


                                   2)  ประกอบชุดหม้อต้มน้ าร้อน ขนาดความจุ 1.8 ลิตร แล้วใช้ Heater 600 w จ านวน
                                       2 ตัว ยึดติดกับหม้อต้มน้ า

                                  3)  ประกอบชุดควบคุมระบบจ่ายน้ าร้อน

                                   4)  ประกอบชุดควบคุมอุณหภูมิ 0-120 องศาเซลเซียส













                                        ภาพที่ 3.4 ประกอบอุปกรณ์ชุดควบคุมอุณหภูมิ
