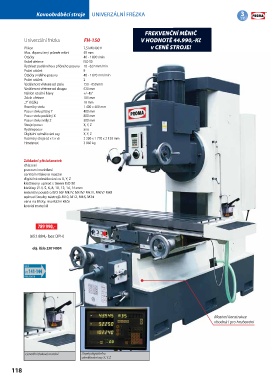

Page 118 - Katalog_SA_Trade_2017A

Kovoobráběcí stroje UNIVERZÁLNÍ FRÉZKA 3
ROKY
záruka

FREKVENČNÍ MĚNIČ
Univerzální frézka FH-150 V HODNOTĚ 44.990,-Kč
Příkon 7,5 kW/400 V v CENĚ STROJE!
Max. doporučený průměr vrtání ěr vrtání 50
50 mm mm
Otáčky 40 - 1 800 /minn
40 - 1 800 /mi
Kužel vřetene I ISO 50SO 50
íčného posuvu 18 - 627 mm/min
Rychlost podélného a příčného posuvu 18 - 627 mm/min
Počet otáček 9 9
Otáčky svislého posuvu 48 - 1 670 mm/min
48 - 1 670 mm/min
Počet otáček 2 2
tolu
150 - 650 mm
Vzdálenost vřetene od stolu 150 - 650 mm
Vzdálenost vřetene od sloupu 520 mm
520 mm
oupu
+/- 45°
Náklon otočné hlavy +/- 45°
105 mm
Zdvih vřetene 105 mm
„T“ drážka 18 mm
18 mm
1 400 x 400 mm
Rozměry stolu 1 400 x 400 mm
400 mm
Posuv stolu příčný Y 400 mm
Posuv stolu podélný X 800 mm
800 mm
500 mm
Posuv stolu svislý Z 500 mm
X, Y, Z
Strojní posuv X, Y, Z
ano
Rychloposuv ano
X, Y,
Digitální odměřování osy y X, Y, Z Z
2 290 x 1 770 x 2 120 mm
Rozměry stroje (d x š x v) ) 2 290 x 1 770 x 2 120 mm
Hmotnost 3 860 kg
3 860 kg
Základní příslušenství:
chlazení
pracovní osvětlení
centrální tlakové mazání
digitální odměřování os X, Y, Z
kleštinový upínač s trnem ISO 50
kleštiny  4, 5, 6, 8, 10, 12, 14, 16 mm
redukční pouzdro ISO 50/ Mk IV, Mk IV/ Mk III, MkIV/ MkII
upínací šrouby nástrojů M10, M12, M16, M24
vana na třísky, montážní klíče
kotvící materiál
789 990,-
(652 884,- bez DPH)
obj. číslo 25014004

str. 141-144

Masivní konstrukce
vhodná i pro hrubování

Centrální tlakové mazání Displej digitálního
odměřování osy X, Y, Z

118
