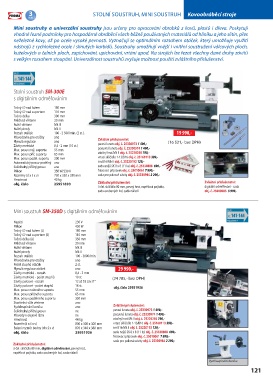

Page 121 - Katalog_SA_Trade_2017A

3 STOLNÍ SOUSTRUH, MINI SOUSTRUH Kovoobráběcí stroje
ROKY
záruka
Mini soustruhy a univerzální soustruhy jsou určeny pro opracování obrobků z kovů, plastů i dřeva. Poskytují
vhodné řezné podmínky pro hospodárné obrábění všech běžně používaných materiálů od hliníku a jeho slitin, přes
neželezné kovy, až po ocele vysoké pevnosti. Vyznačují se optimálním rozsahem otáček, který umožňuje využití
nástrojů z rychlořezné ocele i slinutých karbidů. Soustruhy umožňují vnější i vnitřní soustružení válcových ploch,
kuželových a čelních ploch, zapichování, upichování, vrtání apod. Na strojích lze řezat všechny dané druhy závitů
s velkým rozsahem stoupání. Univerzálnost soustruhů zvyšuje možnost použití zvláštního příslušenství.

str. 141-144

Stolní soustruh SM-300E
s digitálním odměřováním
Točný  nad ložem 180 mm
Točný  nad suportem 110 mm
Točná délka 300 mm
Průchod vřetene 20 mm
Kužel vřetene Mk III
Kužel pinoly Mk II
Rozsah otáček 100 - 2 500/min. (2 st.). 19 990,-
Převodovka pro otáčky ano
Plynulá regulace ano Zvláštní příslušenství: (16 521,- bez DPH)
Závity metrické 0,4 - 2 mm (10 st.) pevná luneta obj. č. 25330973 1 490,-
Max. posuv nož. suportu 55 mm posuvná luneta obj. č. 25330974 1 490,-
Max. posuv příč. suportu 65 mm otočný hrot Mk II obj. č. 25220250 790,-
Max. posuv podél. suportu 300 mm vrtací sklíčidlo 1-13/B16 obj. č. 25160113 399,-
Automatický posuv podélný ano trn B16/Mk II obj. č. 25220192 129,-
Seřiditelný příčný posuv ano sada nožů SK 8 x 8 (11 ks) obj. č. 25330808 690,-
Příkon 350 W/230 V frézovací přípravek obj. č. 25010061 7 990,-
Rozměry (d x š x v) 730 x 330 x 330 mm sada pro palcové závity obj. č. 25330984 2 290,-
Hmotnost 40 kg
Základní příslušenství: Zvláštní příslušenství:
obj. číslo 25951830
3-čel. sklíčidlo 80 mm, pevný hrot, napěťová pojistka, digitální odměřování - sada
sada ozubených kol, sada nářadí obj. č. 25000085 5 990,-

Mini soustruh SM-350D s digitálním odměřováním
str. 141-144
Napětí 230 V
Příkon 450 W
Točný  nad ložem (L) 180 mm
Točný  nad suportem (S) 110 mm
Točná délka (X) 350 mm
Průchod vřetene 20 mm
Kužel vřetene Mk III
Kužel pinoly Mk II
Rozsah otáček 100 - 3000/min.
Převodovka pro otáčky ano
Počet stupňů otáček 2 st.
Plynulá regulace otáček ano 29 990,-
Závity metrické - rozsah 0,4 - 2 mm
Závity metrické - počet stupňů 10 st. (24 785,- bez DPH)
Závity palcové - rozsah 12 až 52 záv./1“
Závity palcové - počet stupňů 18 st.
Max. posuv nožového suportu 55 mm obj. číslo 25951936
Max. posuv příčného suportu 65 mm
Max. posuv podélného suportu 350 mm
Stavitelná vůle vřetene ano
Rychloupínání koníku ano Zvláštní příslušenství:
Seřiditelný příčný posuv ne pevná luneta obj. č. 25330973 1 490,-
Převody v olejové lázni ne posuvná luneta obj. č. 25330974 1 490,-
Hmotnost 44 kg otočný hrot Mk II obj. č. 25220250 790,-
Rozměr (d x š x v) 800 x 300 x 300 mm vrtací sklíčidlo 1-13/B16 obj. č. 25160113 399,-
Balení rozměr bedny (d x š x v) 870 x 340 x 380 mm trn B16/Mk II obj. č. 25220192 129,-
obj. číslo 25951936 sada nožů SK 8 x 8 (11 ks) obj. č. 25330808 690,-
frézovací přípravek obj. č. 25010061 7 990,-
sada pro palcové závity obj. č. 25330984 2 290,-
Základní příslušenství:
3-čel. sklíčidlo 80 mm, digitální odměřování, pevný hrot,
napěťová pojistka, sada ozubených kol, sada nářadí

Rychloupínání koníku
