OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125

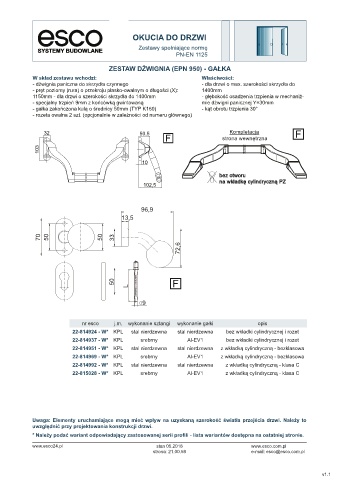

ZESTAW DŹWIGNIA (EPN 950) - GAŁKA

W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła czynnego - dla drzwi o max. szerokości skrzydła do
- pręt poziomy (rura) o przekroju płasko-owalnym o długości (X): 1400mm
1150mm - dla drzwi o szerokości skrzydła do 1400mm - głębokość osadzenia trzpienia w mechaniź-
- specjalny trzpień 9mm z końcówką gwintowaną mie dźwigni panicznej Y=30mm
- gałka zakończona kulą o średnicy 50mm (TYP K160) - kąt obrotu trzpienia 30°
- rozeta owalna 2 szt. (opcjonalnie w zależności od numeru głównego)

32 50,5

103

10

102,5

96,9
13,5

70 50 50 33
72,6

50
L

9

nr esco j.m. wykonanie sztangi wykonanie gałki opis
22-814924 - W* KPL stal nierdzewna stal nierdzewna bez wkładki cylindrycznej i rozet
22-814937 - W* KPL srebrny Al-EV1 bez wkładki cylindrycznej i rozet
22-814951 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - bezklasowa
22-814969 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - bezklasowa
22-814992 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - klasa C
22-815028 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
