OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125

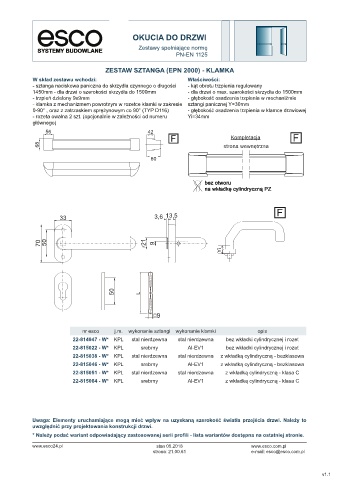

ZESTAW SZTANGA (EPN 2000) - KLAMKA
W skład zestawu wchodzi: Właściwości:
- sztanga naciskowa paniczna do skrzydła czynnego o długości - kąt obrotu trzpienia regulowany
1450mm - dla drzwi o szerokości skrzydła do 1500mm - dla drzwi o max. szerokości skrzydła do 1500mm
- trzpień dzielony 9x9mm - głębokość osadzenia trzpienia w mechaniźmie
- klamka z mechanizmem powrotnym w rozetce klamki w zakresie sztangi panicznej Y=30mm
0-90° , oraz z zatrzaskiem sprężynowym co 90° (TYP D116) - głębokość osadzenia trzpienia w klamce drzwiowej
- rozeta owalna 2 szt. (opcjonalnie w zależności od numeru Yi=34mm
głównego)
56 42

68

80

33 3,6 13,5

70 50 21 9

50 L

9

nr esco j.m. wykonanie sztangi wykonanie klamki opis
22-814947 - W* KPL stal nierdzewna stal nierdzewna bez wkładki cylindrycznej i rozet
22-815022 - W* KPL srebrny Al-EV1 bez wkładki cylindrycznej i rozet
22-815038 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - bezklasowa
22-815046 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - bezklasowa
22-815051 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - klasa C
22-815064 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
