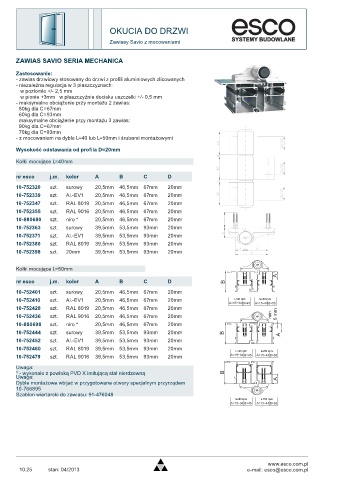

Page 32 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Savio z mocowaniami

ZAWIAS SAVIO SERIA MECHANICA

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie przy montażu 2 zawias:
80kg dla C=67mm
60kg dla C=93mm
maksymalne obciążenie przy montażu 3 zawias:
90kg dla C=67mm
70kg dla C=93mm
- z mocowaniem na dyble L=40 lub L=50mm i śrubami montażowymi
Wysokość odstawania od profila D=20mm

Kołki mocujące L=40mm

nr esco j.m. kolor A B C D
10-752320 szt. surowy 20,5mm 46,5mm 67mm 20mm
10-752339 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm
10-752347 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-752355 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm
10-880680 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-752363 szt. surowy 39,5mm 53,5mm 93mm 20mm
10-752371 szt. Al.-EV1 39,5mm 53,5mm 93mm 20mm
10-752380 szt. RAL 8019 39,5mm 53,5mm 93mm 20mm
10-752398 szt. 20mm 39,5mm 53,5mm 93mm 20mm

Kołki mocujące L=50mm
A
nr esco j.m. kolor A B C D B
10-752401 szt. surowy 20,5mm 46,5mm 67mm 20mm
10-752410 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm L=40 mm L=50 mm
A=15÷34 B>45 A=15÷44 B>55
10-752428 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-752436 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm min. 6 mm
10-880698 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-752444 szt. surowy 39,5mm 53,5mm 93mm 20mm B A
10-752452 szt. Al.-EV1 39,5mm 53,5mm 93mm 20mm
10-752460 szt. RAL 8019 39,5mm 53,5mm 93mm 20mm
L=40 mm L=50 mm
10-752479 szt. RAL 9016 39,5mm 53,5mm 93mm 20mm A=15÷34 B>45 A=15÷44 B>55
Uwaga:
* - wykonaie z powłoką PVD X imitującą stal nierdzewną B
Uwaga: A
Dyble montażowe wbijać w przygotowane otwory specjalnym przyrządem
10-766895
Szablon wiertarski do zawiasu: 91-476048
L=40 mm L=50 mm
A=15÷34 B>45 A=15÷44 B>55

www.esco.com.pl
10.25 stan: 04/2013 e-mail: esco@esco.com.pl
