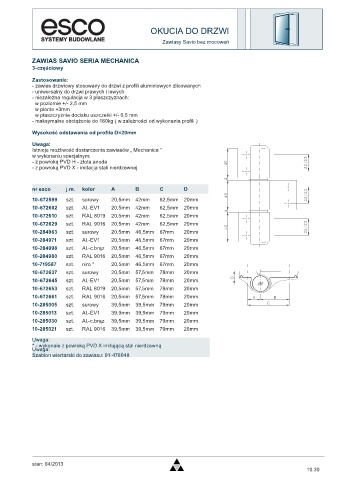

Page 37 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Savio bez mocowań

ZAWIAS SAVIO SERIA MECHANICA
3-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 180kg ( w zależności od wykonania profili )
Wysokość odstawania od profila D=20mm

Uwaga:
Istnieje możliwość dostarczenia zawiasów „ Mechanica ”
w wykonaniu specjalnym:
- z powłoką PVD H - złota anoda
- z powłoką PVD X - imitacja stali nierdzewnej

nr esco j.m. kolor A B C D
10-672599 szt. surowy 20,5mm 42mm 62,5mm 20mm
10-672602 szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm
10-672610 szt. RAL 8019 20,5mm 42mm 62,5mm 20mm
10-672629 szt. RAL 9016 20,5mm 42mm 62,5mm 20mm
10-284963 szt. surowy 20,5mm 46,5mm 67mm 20mm
10-284971 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm
10-284998 szt. Al.-c.brąz 20,5mm 46,5mm 67mm 20mm
10-284980 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm
10-719587 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-672637 szt. surowy 20,5mm 57,5mm 78mm 20mm
10-672645 szt. Al.-EV1 20,5mm 57,5mm 78mm 20mm
10-672653 szt. RAL 8019 20,5mm 57,5mm 78mm 20mm
10-672661 szt. RAL 9016 20,5mm 57,5mm 78mm 20mm
10-285005 szt. surowy 39,5mm 39,5mm 79mm 20mm
10-285013 szt. Al.-EV1 39.9mm 39,9mm 79mm 20mm
10-285030 szt. Al.-c.brąz 39,5mm 39,5mm 79mm 20mm
10-285021 szt. RAL 9016 39,5mm 39,5mm 79mm 20mm

Uwaga:
* - wykonaie z powłoką PVD X imitującą stal nierdzewną
Uwaga:
Szablon wiertarski do zawiasu: 91-476048

stan: 04/2013
10.30
