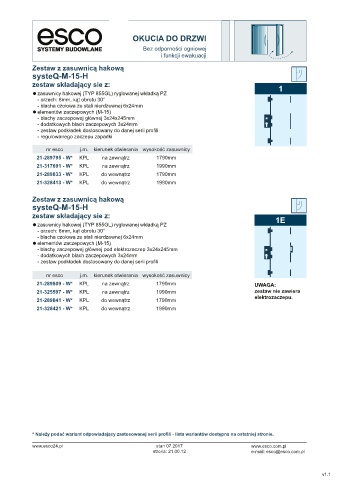

Page 122 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Bez odporności ogniowej
i funkcji ewakuacji
Zestaw z zasuwnicą hakową
systeQ-M-15-H
zestaw składający sie z: 1
• zasuwnicy hakowej (TYP 855GL) ryglowanej wkładką PZ
- orzech: 8mm, kąt obrotu 30°
- blacha czołowa ze stali nierdzewnej 6x24mm
• elementów zaczepowych (M-15)
- blachy zaczepowej głównej 3x24x245mm
- dodatkowych blach zaczepowych 3x24mm
- zestaw podkładek dostosowany do danej serii profi li
- regulowanego zaczepu zapadki
nr esco j.m. kierunek otwierania wysokość zasuwnicy
21-289795 - W* KPL na zewnątrz 1790mm
21-317691 - W* KPL na zewnątrz 1990mm
21-289833 - W* KPL do wewnątrz 1790mm
21-328413 - W* KPL do wewnątrz 1990mm

Zestaw z zasuwnicą hakową
systeQ-M-15-H
zestaw składający sie z: 1E
• zasuwnicy hakowej (TYP 855GL) ryglowanej wkładką PZ
- orzech: 8mm, kąt obrotu 30°
- blacha czołowa ze stali nierdzewnej 6x24mm
• elementów zaczepowych (M-15)
- blachy zaczepowej głównej pod elektrozaczep 3x24x245mm
- dodatkowych blach zaczepowych 3x24mm
- zestaw podkładek dostosowany do danej serii profi li

nr esco j.m. kierunek otwierania wysokość zasuwnicy
21-289809 - W* KPL na zewnątrz 1790mm UWAGA:
21-325597 - W* KPL na zewnątrz 1990mm zestaw nie zawiera
elektrozaczepu.
21-289841 - W* KPL do wewnątrz 1790mm
21-328421 - W* KPL do wewnątrz 1990mm

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
www.esco24.pl stan 07.2017 www.esco.com.pl
strona: 21.00.12 e-mail: esco@esco.com.pl

v1.1
