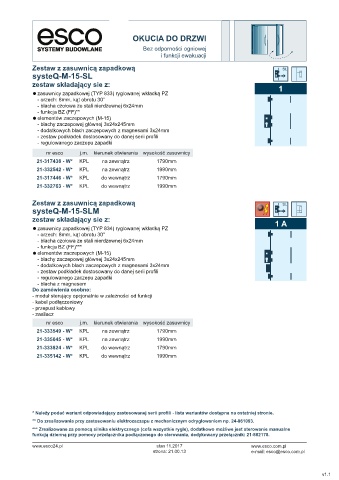

Page 123 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Bez odporności ogniowej
i funkcji ewakuacji
Zestaw z zasuwnicą zapadkową SL
systeQ-M-15-SL
zestaw składający sie z: 1
• zasuwnicy zapadkowej (TYP 833) ryglowanej wkładką PZ
- orzech: 8mm, kąt obrotu 30°
- blacha czołowa ze stali nierdzewnej 6x24mm
- funkcja BZ (FF)**
• elementów zaczepowych (M-15)
- blachy zaczepowej głównej 3x24x245mm
- dodatkowych blach zaczepowych z magnesami 3x24mm
- zestaw podkładek dostosowany do danej serii profi li
- regulowanego zaczepu zapadki
nr esco j.m. kierunek otwierania wysokość zasuwnicy
21-317438 - W* KPL na zewnątrz 1790mm
21-332542 - W* KPL na zewnątrz 1990mm
21-317446 - W* KPL do wewnątrz 1790mm
21-332763 - W* KPL do wewnątrz 1990mm

Zestaw z zasuwnicą zapadkową SL
systeQ-M-15-SLM
zestaw składający sie z: 1 A
• zasuwnicy zapadkowej (TYP 834) ryglowanej wkładką PZ
- orzech: 8mm, kąt obrotu 30°
- blacha czołowa ze stali nierdzewnej 6x24mm
- funkcja BZ (FF)***
• elementów zaczepowych (M-15)
- blachy zaczepowej głównej 3x24x245mm
- dodatkowych blach zaczepowych z magnesami 3x24mm
- zestaw podkładek dostosowany do danej serii profi li
- regulowanego zaczepu zapadki
- blacha z magnesem
Do zamówienia osobno:
- moduł sterujący opcjonalnie w zależności od funkcji
- kabel podłączeniowy
- przepust kablowy
- zasilacz
nr esco j.m. kierunek otwierania wysokość zasuwnicy
21-333549 - W* KPL na zewnątrz 1790mm
21-335045 - W* KPL na zewnątrz 1990mm
21-333824 - W* KPL do wewnątrz 1790mm
21-335142 - W* KPL do wewnątrz 1990mm

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.

** Do zrealizowania przy zastosowaniu elektrozaczepu z mechanicznym odryglowaniem np. 24-861093.
*** Zrealizowane za pomocą silnika elektrycznego (cofa wszystkie rygle), dodatkowo możliwe jest sterowanie manualne
funkcją dzienną przy pomocy przełącznika podłączonego do sterowania, dedykowany przełącznik: 21-882178.
