OKUCIA DO DRZWI
ewakuacyjnych

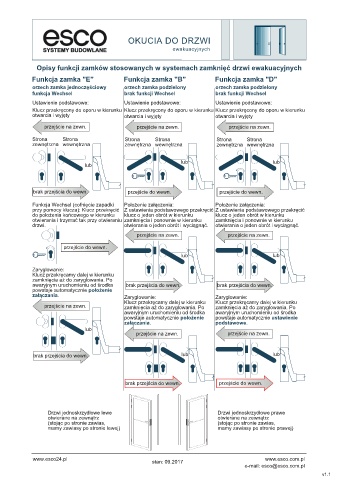

Opisy funkcji zamków stosowanych w systemach zamknięć drzwi ewakuacyjnych
Funkcja zamka "E" Funkcja zamka "B" Funkcja zamka "D"
orzech zamka jednoczęściowy orzech zamka podzielony orzech zamka podzielony
funkcja Wechsel brak funkcji Wechsel brak funkcji Wechsel
Ustawienie podstawowe: Ustawienie podstawowe: Ustawienie podstawowe:
Klucz przekręcony do oporu w kierunku Klucz przekręcony do oporu w kierunku Klucz przekręcony do oporu w kierunku
otwarcia i wyjęty otwarcia i wyjęty otwarcia i wyjęty

przejście na zewn. przejście na zewn. przejście na zewn.

Strona Strona Strona Strona Strona Strona
zewnętrzna wewnętrzna zewnętrzna wewnętrzna zewnętrzna wewnętrzna

lub lub
lub

brak przejścia do wewn. przejście do wewn. przejście do wewn.

Funkcja Wechsel (cofnięcie zapadki Położenie załączenia: Położenie załączenia:
przy pomocy klucza): Klucz przekręcić Z ustawienia podstawowego przekręcić Z ustawienia podstawowego przekręcić
do położenia końcowego w kierunku klucz o jeden obrót w kierunku klucz o jeden obrót w kierunku
otwierania i trzymać tak przy otwieraniu zamknięcia i ponownie w kierunku zamknięcia i ponownie w kierunku
drzwi. otwierania o jeden obrót i wyciągnąć. otwierania o jeden obrót i wyciągnąć.
przejście na zewn. przejście na zewn.

przejście do wewn.
lub lub

Zaryglowanie:
Klucz przekręcamy dalej w kierunku
zamknięcia aż do zaryglowania. Po
awaryjnym uruchomieniu od środka brak przejścia do wewn. brak przejścia do wewn.
powstaje automatycznie położenie
załączania. Zaryglowanie: Zaryglowanie:
Klucz przekręcamy dalej w kierunku Klucz przekręcamy dalej w kierunku
przejście na zewn. zamknięcia aż do zaryglowania. Po zamknięcia aż do zaryglowania. Po
awaryjnym uruchomieniu od środka awaryjnym uruchomieniu od środka
powstaje automatycznie położenie powstaje automatycznie ustawienie
załączania. podstawowe.
lub
przejście na zewn. przejście na zewn.

brak przejścia do wewn. lub lub

brak przejścia do wewn. przejście do wewn.

Drzwi jednoskrzydłowe lewe Drzwi jednoskrzydłowe prawe
otwierane na zewnątrz otwierane na zewnątrz
(stojąc po stronie zawias, (stojąc po stronie zawias,
mamy zawiasy po stronie lewej) mamy zawiasy po stronie prawej)
