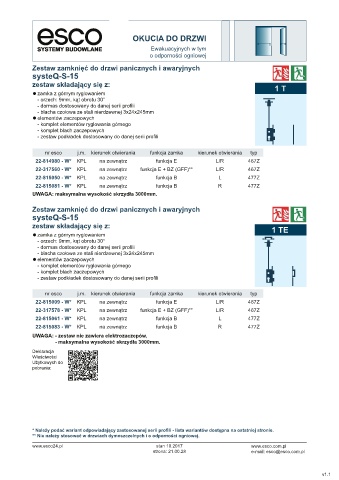

Page 138 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Ewakuacyjnych w tym
o odporności ogniowej
Zestaw zamknięć do drzwi panicznych i awaryjnych
systeQ-S-15
zestaw składający się z: 1 T
• zamka z górnym ryglowaniem
- orzech: 9mm, kąt obrotu 30°
- dormas dostosowany do danej serii profi li
- blacha czołowa ze stali nierdzewnej 3x24x245mm
• elementów zaczepowych
- komplet elementów ryglowania górnego
- komplet blach zaczepowych
- zestaw podkładek dostosowany do danej serii profi li

nr esco j.m. kierunek otwierania funkcja zamka kierunek otwierania typ
22-814980 - W* KPL na zewnątrz funkcja E L/R 467Z
22-317560 - W* KPL na zewnątrz funkcja E + BZ (GFF)** L/R 467Z
22-815050 - W* KPL na zewnątrz funkcja B L 477Z
22-815081 - W* KPL na zewnątrz funkcja B R 477Z
UWAGA: maksymalna wysokość skrzydła 3000mm.

Zestaw zamknięć do drzwi panicznych i awaryjnych
systeQ-S-15
zestaw składający się z: 1 TE
• zamka z górnym ryglowaniem
- orzech: 9mm, kąt obrotu 30°
- dormas dostosowany do danej serii profi li
- blacha czołowa ze stali nierdzewnej 3x24x245mm
• elementów zaczepowych
- komplet elementów ryglowania górnego
- komplet blach zaczepowych
- zestaw podkładek dostosowany do danej serii profi li

nr esco j.m. kierunek otwierania funkcja zamka kierunek otwierania typ
22-815009 - W* KPL na zewnątrz funkcja E L/R 467Z
22-317578 - W* KPL na zewnątrz funkcja E + BZ (GFF)** L/R 467Z
22-815061 - W* KPL na zewnątrz funkcja B L 477Z
22-815083 - W* KPL na zewnątrz funkcja B R 477Z
UWAGA: - zestaw nie zawiera elektrozaczepów,
- maksymalna wysokość skrzydła 3000mm.

Deklaracja
Właściwości
Użytkowych do
pobrania:

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
** Nie należy stosować w drzwiach dymoszczelnych i o odporności ogniowej.
