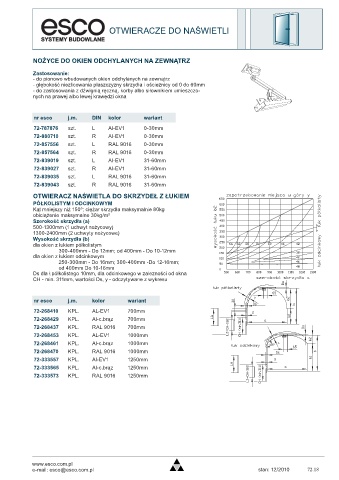

P. 649
OTWIERACZE DO NAŚWIETLI
NOŻYCE DO OKIEN ODCHYLANYCH NA ZEWNĄTRZ
Zastosowanie:
- do pionowo wbudowanych okien odchylanych na zewnątrz
- głębokość niezlicowania płaszczyzny skrzydła i ościeżnicy od 0 do 60mm
- do zastosowania z dźwignią ręczną, korby albo siłownikiem umieszczo-
nych na prawej albo lewej krawędzi okna
nr esco j.m. DIN kolor wariant
72-787876 szt. L Al-EV1 0-30mm
72-880710 szt. R Al-EV1 0-30mm
72-857556 szt. L RAL 9016 0-30mm
72-857564 szt. R RAL 9016 0-30mm
72-839019 szt. L Al-EV1 31-60mm
72-839027 szt. R Al-EV1 31-60mm
72-839035 szt. L RAL 9016 31-60mm
72-839043 szt. R RAL 9016 31-60mm
OTWIERACZ NAŚWIETLA DO SKRZYDEŁ Z ŁUKIEM
PÓŁKOLISTYM I ODCINKOWYM
Kąt mniejszy niż 150º; ciężar skrzydła maksymalnie 80kg
obiciążenie maksymalne 30kg/m²
Szerokość skrzydła (a)
500-1300mm (1 uchwyt nożycowy)
1300-2400mm (2 uchwyty nożycowe)
Wysokość skrzydła (b)
dla okien z łukiem półkolistym
300-400mm - Do 12mm; od 400mm - Do 10-12mm
dla okien z łukiem odcinkowym
250-300mm - Do 16mm; 300-400mm -Do 12-16mm;
od 400mm Do 10-16mm
Ds dla ł.półkolistego 10mm, dla odcinkowego w zalezności od okna
CH - min. 311mm, wartości Ds, y - odczytywane z wykresu
nr esco j.m. kolor wariant
72-268410 KPL. AL-EV1 700mm
72-268429 KPL. Al-c.brąz 700mm
72-268437 KPL. RAL 9016 700mm
72-268453 KPL. AL-EV1 1000mm
72-268461 KPL. Al-c.brąz 1000mm
72-268470 KPL. RAL 9016 1000mm
72-333557 KPL. Al-EV1 1250mm
72-333565 KPL. Al-c.brąz 1250mm
72-333573 KPL. RAL 9016 1250mm
www.esco.com.pl
e-mail: esco@esco.com.pl stan: 12/2010 72.18
