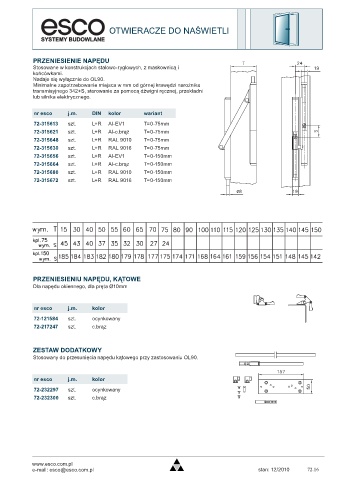

P. 647
OTWIERACZE DO NAŚWIETLI
PRZENIESIENIE NAPĘDU
Stosowane w konstrukcjach stalowo-ryglowych, z maskownicą i
końcówkami.
Nadaje się wyłącznie do OL90.
Minimalne zapotrzebowanie miejsca w mm od górnej krawędzi narożnika
transmisyjnego 342+S, sterowanie za pomocą dźwigni ręcznej, przekładni
lub silnika elektrycznego.
nr esco j.m. DIN kolor wariant
72-315613 szt. L+R Al-EV1 T=0-75mm
72-315621 szt. L+R Al-c.brąz T=0-75mm
72-315648 szt. L+R RAL 9010 T=0-75mm
72-315630 szt. L+R RAL 9016 T=0-75mm
72-315656 szt. L+R Al-EV1 T=0-150mm
72-315664 szt. L+R Al-c.brąz T=0-150mm
72-315680 szt. L+R RAL 9010 T=0-150mm
72-315672 szt. L+R RAL 9016 T=0-150mm
PRZENIESIENIU NAPĘDU, KĄTOWE
Dla napędu okiennego, dla pręta Ø10mm
nr esco j.m. kolor
72-121584 szt. ocynkowany
72-217247 szt. c.brąz
ZESTAW DODATKOWY
Stosowany do przesunięcia napędu kątowego przy zastosowaniu OL90.
nr esco j.m. kolor
72-232297 szt. ocynkowany
72-232300 szt. c.brąz
www.esco.com.pl
e-mail: esco@esco.com.pl stan: 12/2010 72.16
