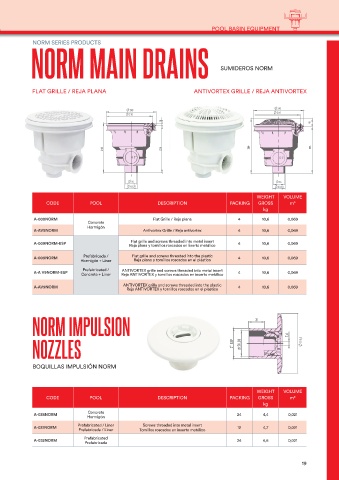

Page 19 - Catalogue IML-VP 2024
P. 19
POOL BASIN EQUIPMENT
NORM MAIN DRAINS SUMIDEROS NORM
NORM SERIES PRODUCTS
FLAT GRILLE / REJA PLANA ANTIVORTEX GRILLE / REJA ANTIVORTEX
245
210
40
266 226
56
63,20
WEIGHT VOLUME
CODE POOL DESCRIPTION PACKING GROSS m³
kg
A-008NORM Flat Grille / Reja plana 4 10,6 0,069
Concrete
Hormigón
A-AVSNORM Antivortex Grille / Reja antivortex 4 10,6 0,069
A-009NORM-ESP Flat grille and screws threaded into metal insert 4 10,6 0,069
Reja plana y tornillos roscados en liserto metálico
A-009NORM Prefabricada / Flat grille and screws threaded into the plastic 4 10,6 0,069
Hormigón + Liner Reja piano y tornillos roscados en el plástico
Prefabricated / ANTIVORTEX grille and screws threaded into metal insert
A-A V9NORM-ESP Concrete + Liner Reja ANTIVORTEX y tornillos roscados en inserto metálico 4 10,6 0,069
ANTIVORTEX grille and screws threaded into the plastic
A-AV9NORM Reja ANTIVORTEX y tornillos roscados en el plástico 4 10,6 0,069
NORM IMPULSION 31
NOZZLES 2" BSP 50,30 7,6 118,5
BOQUILLAS IMPULSIÓN NORM
WEIGHT VOLUME
CODE POOL DESCRIPTION PACKING GROSS m³
kg
Concrete
A-038NORM 24 4,4 0,021
Hormigón
Prefabricated / Liner Screws threaded into metal insert
A-031NORM 12 4,7 0,021
Prefabricada / Liner Tornillos roscados en inserto metálico
Prefabricated
A-032NORM 24 4,6 0,021
Prefabricada
19
