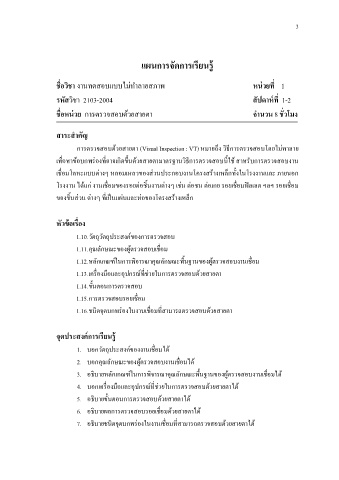

แผนการจัดการเรียนรู้

ชื่อวิชา งานทดสอบแบบไม่ท าลายสภาพ หน่วยที่ 1

รหัสวิชา 2103-2004 สัปดาห์ที่ 1-2

ชื่อหน่วย การตรวจสอบด้วยสายตา จ านวน 8 ชั่วโมง

สาระส าคัญ

การตรวจสอบด้วยสายตา (Visual Inspection : VT) หมายถึง วิธีการตรวจสอบโดยไม่ทาลาย

เพื่อหาข้อบกพร่องที่อาจเกิดขึ้นด้วยสายตามาตรฐานวิธีการตรวจสอบนี้ใช้ สาหรับการตรวจสอบงาน

เชื่อมโลหะแบบต่างๆ หลอมเหลวของส่วนประกอบงานโครงสร้างเหล็กทั้งในโรงงานและ ภายนอก
โรงงาน ได้แก่ งานเชื่อมของรอยต่อชิ้นงานต่างๆ เช่น ต่อชน ต่อเกย รอยเชื่อมฟิลเลต ฯลฯ รอยเชื่อม

ของชิ้นส่วน ต่างๆ ที่เป็นแผ่นและท่อของโครงสร้างเหล็ก

หัวข้อเรื่อง
1.10. วัตถุวัตถุประสงค์ของการตรวจสอบ

1.11. คุณลักษณะของผู้ตรวจสอบเชื่อม

1.12. หลักเกณฑ์ในการพิจารณาคุณลักษณะพื้นฐานของผู้ตรวจสอบงานเชื่อม

1.13. เครื่องมือและอุปกรณ์ที่ช่วยในการตรวจสอบด้วยสายตา
1.14. ขั้นตอนการตรวจสอบ

1.15. การตรวจสอบรอยเชื่อม

1.16. ชนิดจุดบกพร่องในงานเชื่อมที่สามารถตรวจสอบด้วยสายตา

จุดประสงค์การเรียนรู้

1. บอกวัตถุประสงค์ของงานเชื่อมได้

2. บอกคุณลักษณะของผู้ตรวจสอบงานเชื่อมได้

3. อธิบายหลักเกณฑ์ในการพิจารณาคุณลักษณะพื้นฐานของผู้ตรวจสอบงานเชื่อมได้
4. บอกเครื่องมือและอุปกรณ์ที่ช่วยในการตรวจสอบด้วยสายตาได้

5. อธิบายขั้นตอนการตรวจสอบด้วยสายตาได้

6. อธิบายผลการตรวจสอบรอยเชื่อมด้วยสายตาได้

7. อธิบายชนิดจุดบกพร่องในงานเชื่อมที่สามารถตรวจสอบด้วยสายตาได้
