Page 134 - จันทร์จืรา เดชแพง
P. 134
32

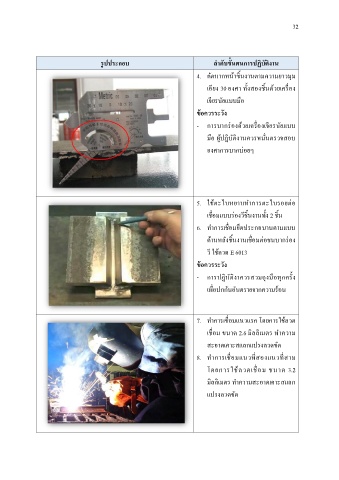

รูปประกอบ ล าดับขั้นตนการปฏิบัติงาน
4. ตัดบากหน้าชิ้นงานตามความยาวมุม
เอียง 30 องศา ทั้งสองชิ้นด้วยเครื่อง
เจียรนัยแบบมือ
ข้อควรระวัง
- การบากร่องด้วยเครื่องเจียรนัยแบบ
มือ ผู้ปฏิบัติงานควรหมั่นตรวจสอบ
องศาการบากบ่อยๆ
5. ใช้ตะไบหยาบท าการตะไบรอยต่อ
เชื่อมแบบร่องวีชิ้นงานทั้ง 2 ชิ้น
6. ท าการเชื่อมยึดประกอบานตามแบบ
ด้านหลังชิ้นงานเชื่อมต่อชนบากร่อง
วี ใช้ลวด E 6013
ข้อควรระวัง
- การปฏิบัติงาควรสวมถุงมือทุกครั้ง
เพื่อปกกันอันตรายจากความร้อน
7. ท าการเชื่อมแนวแรก โดยการใช้ลวด
เชื่อม ขนาด 2.6 มิลลิเมตร ท าความ
สะอาดเคาะสแลกแปรงลวดขัด
8. ท าการเชื่อมแนวที่สองแนวที่สาม
โดยการใช้ลวดเชื่อม ชนาด 3.2
มิลลิเมตร ท าความสะอาดเคาะสแลก
แปรงลวดขัด
