35

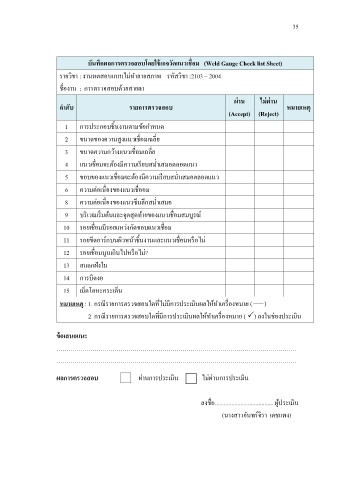

บันทึกผลการตรวจสอบโดยใช้เกจวัดแนวเชื่อม (Weld Gauge Check list Sheet)
รายวิชา : งานทดสอบแบบไม่ท าลายสภาพ รหัสวิชา :2103 – 2004

ชื่องาน : การตรวจสอบด้วยสายตา

ผ่าน ไม่ผ่าน
ล าดับ รายการตรวจสอบ หมายเหตุ
(Accept) (Reject)
1 การประกอบชิ้นงานตามข้อก าหนด

2 ขนาดของความสูงแนวเชื่อมเฉลี่ย

3 ขนาดความกว้างแนวเชื่อมเฉลี่ย

4 แนวเชื่อมจะต้องมีความเรียบสม ่าเสมอตลอดแนว

5 ขอบของแนวเชื่อมจะต้องมีความเรียบสม ่าเสมอตลอดแนว
6 ความต่อเนื่องของแนวเชื่ออม

8 ความต่อเนื่องของแนวซึมลึกสม ่าเสมอ

9 บริเวณเริ่มต้นและจุดสุดท้ายของแนวเชื่อมสมบูรณ์
10 รอยเชื่อมมีรอยแหว่งกัดขอบแนวเชื่อม

11 รอยขีดอาร์กบนผิวหน้าชิ้นงานและแนวเชื่อมหรือไม่

12 รอยเชื่อมนูนเกินไปหรือไม่?

13 สแลกฝังใน

14 การบิดงอ
15 เม็ดโลหะกระเด็น

หมายเหตุ : 1. กรณีรายการตรวจสอบใดที่ไม่มีการประเมินผลให้ท าเครื่องหมาย (  )

2. กรณีรายการตรวจสอบใดที่มีการประเมินผลให้ท าเครื่องหมาย ( ) ลงในช่องประเมิน

ข้อเสนอแนะ

…………………………………………………………………………………………………………

…………………………………………………………………………………………………………

ผลการตรวจสอบ ผ่านการประเมิน ไม่ผ่านการประเมิน

ลงชื่อ........................................ผู้ประเมิน

(นางสาวจันทร์จิรา เดชแพง)
