39

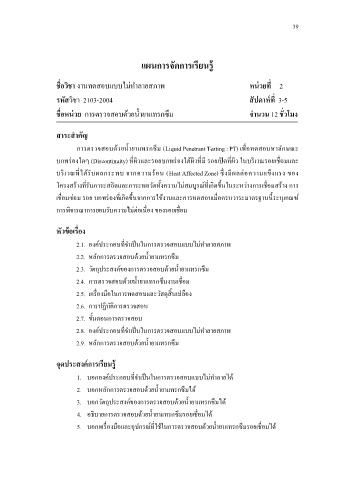

แผนการจัดการเรียนรู้

ชื่อวิชา งานทดสอบแบบไม่ท าลายสภาพ หน่วยที่ 2

รหัสวิชา 2103-2004 สัปดาห์ที่ 3-5

ชื่อหน่วย การตรวจสอบด้วยน ้ายาแทรกซึม จ านวน 12 ชั่วโมง

สาระส าคัญ

การตรวจสอบด้วยน ้ายาแทรกซึม (Liquid Penetrant Testing : PT) เพื่อทดสอบหาลักษณะ

บกพร่องใดๆ (Discontinuity) ที่ผิวและรอยบกพร่องใต้ผิวที่มี รอยเปิดที่ผิว ในบริเวณรอยเชื่อมและ

บริเวณที่ได้รับผลกระทบ จากความร้อน (Heat Affected Zone) ซึ่งมีผลต่อความแข็งแรง ของ
โครงสร้างที่รับภาระสถิตและภาระพลวัตทั้งความไม่สมบูรณ์ที่เกิดขึ้นในระหว่างการเชื่อมสร้าง การ

เชื่อมซ่อม รอย บกพร่องที่เกิดขึ้นจากการใช้งานและการทดสอบเมื่อครบวาระมาตรฐานนี้ระบุเกณฑ์

การพิจารณาการยอมรับความไม่ต่อเนื่อง ของรอยเชื่อม

หัวข้อเรื่อง

2.1. องค์ประกอบที่จ าเป็นในการตรวจสอบแบบไม่ท าลายสภาพ

2.2. หลักการตรวจสอบด้วยน ้ายาแทรกซึม

2.3. วัตถุประสงค์ของการตรวจสอบด้วยน ้ายาแทรกซึม
2.4. การตรวจสอบด้วยน ้ายาแทรกซึมงานเชื่อม

2.5. เครื่องมือในการทดสอบและวัสดุสิ้นเปลือง

2.6. การปฏิบัติการตรวจสอบ
2.7. ขั้นตอนการตรวจสอบ

2.8. องค์ประกอบที่จ าเป็นในการตรวจสอบแบบไม่ท าลายสภาพ

2.9. หลักการตรวจสอบด้วยน ้ายาแทรกซึม

จุดประสงค์การเรียนรู้

1. บอกองค์ประกอบที่จ าเป็นในการตรวจสอบแบบไม่ท าลายได้

2. บอกหลักการตรวจสอบด้วยน ้ายาแทรกซึมได้

3. บอกวัตถุประสงค์ของการตรวจสอบด้วยน ้ายาแทรกซึมได้

4. อธิบายการตรวจสอบด้วยน ้ายาแทรกซึมรอยเชื่อมได้
5. บอกเครื่องมือและอุปกรณ์ที่ใช้ในการตรวจสอบด้วยน ้ายาแทรกซึมรอยเชื่อมได้
