151

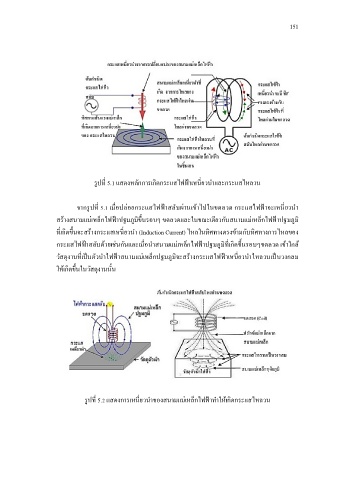

รูปที่ 5.1 แสดงหลักการเกิดกระแสไฟฟ้าเหนี่ยวน าและกระแสไหลวน
จากรูปที่ 5.1 เมื่อปล่อยกระแสไฟฟ้าสลับผ่านเข้าไปในขดลวด กระแสไฟฟ้ าจะเหนี่ยวน า
สร้างสนามแม่เหล็กไฟฟ้าปฐมภูมิขึ้นรอบๆ ขดลวดและในขณะเดียวกันสนามแม่เหล็กไฟฟ้ าปฐมภูมิ
ที่เกิดขึ้นจะสร้างกระแสเหนี่ยวน า (Induction Current) ไหลในทิศทางตรงข้ามกับทิศทางการไหลของ
กระแสไฟฟ้าสลับด้วยเช่นกันและเมื่อน าสนามแม่เหล็กไฟฟ้าปฐมภูมิที่เกิดขึ้นรอบๆขดลวด เข้าใกล้
วัสดุงานที่เป็นตัวน าไฟฟ้าสนามแม่เหล็กปฐมภูมิจะสร้างกระแสไฟฟ้าเหนี่ยวน าไหลวนเป็นวงกลม
ให้เกิดขึ้นในวัสดุงานนั้น
รูปที่ 5.2 แสดงการเหนี่ยวน าของสนามแม่เหล็กไฟฟ้าท าให้เกิดกระแสไหลวน
