i Technical Information

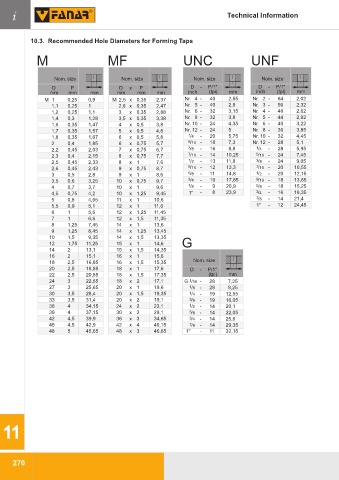

10.3. Recommended Hole Diameters for Forming Taps

M MF UNC UNF

Nom. size Nom. size Nom. size Nom. size
D P D x P D - P/1" D - P/1"
mm mm mm mm mm mm inch (tpi) mm inch (tpi) mm
M 1 0,25 0,9 M 2,5 x 0,35 2,37 Nr. 4 - 40 2,55 Nr. 2 - 64 2,02
1,1 0,25 1 2,6 x 0,35 2,47 Nr. 5 - 40 2,9 Nr. 3 - 56 2,32
1,2 0,25 1,1 3 x 0,35 2,88 Nr. 6 - 32 3,15 Nr. 4 - 48 2,62
1,4 0,3 1,28 3,5 x 0,35 3,38 Nr. 8 - 32 3,8 Nr. 5 - 44 2,92
1,6 0,35 1,47 4 x 0,5 3,8 Nr. 10 - 24 4,35 Nr. 6 - 40 3,22
1,7 0,35 1,57 5 x 0,5 4,8 Nr. 12 - 24 5 Nr. 8 - 36 3,85
1,8 0,35 1,67 6 x 0,5 5,8 1 /4 - 20 5,75 Nr. 10 - 32 4,45
2 0,4 1,85 6 x 0,75 5,7 5 /16 - 18 7,3 Nr. 12 - 28 5,1
2,2 0,45 2,03 7 x 0,75 6,7 3 /8 - 16 8,8 1 /4 - 28 5,95
2,3 0,4 2,15 8 x 0,75 7,7 7 /16 - 14 10,25 5 /16 - 24 7,45
2,5 0,45 2,33 8 x 1 7,6 1 /2 - 13 11,8 3 /8 - 24 9,05
2,6 0,45 2,43 9 x 0,75 8,7 9 /16 - 12 13,3 7 /16 - 20 10,55
3 0,5 2,8 9 x 1 8,6 5 /8 - 11 14,8 1 /2 - 20 12,15
3,5 0,6 3,25 10 x 0,75 9,7 3 /4 - 10 17,85 9 /16 - 18 13,65
4 0,7 3,7 10 x 1 9,6 7 /8 - 9 20,9 5 /8 - 18 15,25
4,5 0,75 4,2 10 x 1,25 9,45 1" - 8 23,9 3 /4 - 16 18,35
5 0,8 4,65 11 x 1 10,6 7 /8 - 14 21,4
5,5 0,9 5,1 12 x 1 11,6 1" - 12 24,45
6 1 5,6 12 x 1,25 11,45
7 1 6,6 12 x 1,5 11,35
8 1,25 7,45 14 x 1 13,6
9 1,25 8,45 14 x 1,25 13,45
10 1,5 9,35 14 x 1,5 13,35
12 1,75 11,25 15 x 1 14,6 G
14 2 13,1 15 x 1,5 14,35
16 2 15,1 16 x 1 15,6
Nom. size
18 2,5 16,85 16 x 1,5 15,35
20 2,5 18,85 18 x 1 17,6 D - P/1"
22 2,5 20,85 18 x 1,5 17,35 (tpi) mm
24 3 22,65 18 x 2 17,1 G 1 /16 - 28 7,25
27 3 25,65 20 x 1 19,6 1 /8 - 28 9,25
30 3,5 28,4 20 x 1,5 19,35 1 /4 - 19 12,55
33 3,5 31,4 20 x 2 19,1 3 /8 - 19 16,05
36 4 34,15 24 x 2 23,1 1 /2 - 14 20,1
39 4 37,15 30 x 2 29,1 5 /8 - 14 22,05
42 4,5 39,9 36 x 3 34,65 3 /4 - 14 25,6
45 4,5 42,9 42 x 4 40,15 7 /8 - 14 29,35
48 5 45,65 48 x 3 46,65 1" - 11 32,15
