i Technical Information

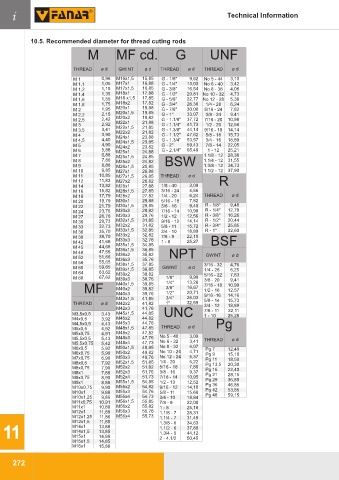

10.5. Recommended diameter for thread cuting rods

M MF cd. G UNF

THREAD ø d GWINT ø d THREAD ø d THREAD ø d
M 1 0,96 M16x1,5 15,85 G - 1/8'' 9,62 No 5 - 44 3,10
M 1,1 1,05 M17x1 16,88 G - 1/4'' 13,03 No 6 - 40 3,42
M 1,2 1,15 M17x1,5 16,85 G - 3/8'' 16,54 No 8 - 36 4,08
M 1,4 1,35 M18x1 17,88 G - 1/2'' 20,81 No 10 - 32 4,73
M 1,6 1,55 M18 x1,5 17,85 G - 5/8'' 22,77 No 12 - 28 5,38
M 1,8 1,75 M18x2 17,82 G - 3/4'' 26,30 1/4 - 28 6,24
M 2 1,95 M20x1 19,88 G - 7/8'' 30,06 5/16 - 24 7,82
M 2,2 2,15 M20x1,5 19,85 G - 1'' 33,07 3/8 - 24 9,41
M 2,5 2,42 M20x2 19,82 G - 1.1/8'' 37,72 7/16 - 20 10,98
M22x1
21,88
M 3 2,92 M22x1,5 21,85 G - 1.1/4'' 41,73 1/2 - 20 12,56
M 3,5 3,41 M22x2 21,82 G - 1.3/8'' 44,14 9/16 - 18 14,14
M 4 3,90 M24x1 23,88 G - 1.1/2'' 47,62 5/8 - 18 15,73
M 4,5 4,40 M24x1,5 23,85 G - 1.3/4'' 53,57 3/4 - 16 18,89
M 5 4,90 M24x2 23,82 G - 2'' 59,43 7/8 - 14 22,05
M 6 5,88 M25x1 24,88 G - 2.1/4'' 65,49 1 - 12 25,21
M 7 6,88 M25x1,5 24,85 1.1/8 - 12 28,38
M 8 7,86 M25x2 24,82 BSW 1.1/4 - 12 31,55
M 9 8,86 M26x1,5 25,85 1.3/8 - 12 34,73
M 10 9,85 M27x1 26,88 1.1/2 - 12 37,90
M 11 10,85 M27x1,5 26,85 THREAD ø d
M 12 11,83 M27x2 26,82 R
M 14 13,82 M28x1 27,88 1/8 - 40 3,09
M 16 15,82 M28x1,5 27,85 3/16 - 24 4,66
M 18 17,79 M28x2 27,82 1/4 - 20 6,24 THREAD ø d
M 20 19,79 M30x1 29,88 5/16 - 18 7,82
M 22 21,79 M30x1,5 29,85 3/8 - 16 9,40 R - 1/8'' 9,48
M 24 23,76 M30x2 29,82 7/16 - 14 10,98 R - 1/4'' 12,78
M 27 26,76 M30x3 29,76 1/2 - 12 12,56 R - 3/8'' 16,26
M 30 29,73 M32x1,5 31,85 9/16 - 12 14,14 R - 1/2'' 20,44
M 33 32,73 M32x2 31,82 5/8 - 11 15,72 R - 3/4'' 25,85
M 36 35,70 M33x1,5 32,85 3/4 - 10 18,89 R - 1'' 32,60
M 39 38,70 M33x2 32,82 7/8 - 9 22,10
M 42 41,68 M33x3 32,76 1 - 8 25,27 BSF
M 45 44,68 M35x1,5 34,85
M36x1,5
35,85
M 48 47,66 M36x2 35,82 NPT
M 52 51,66 M36x3 35,76 GWINT ø d
M 56 55,65 M38x1,5 37,85 3/16 - 32 4,76
M 60 59,65 M39x1,5 38,85 GWINT ø d 1/4 - 26 6,25
M 64 63,62 M39x2 38,82 5/16 - 22 7,83
9,99
M 68 67,62 M39x3 38,76 1/8'' 13,26 3/8 - 20 9,41
1/4''
MF M40x1,5 39,85 3/8'' 16,67 7/16 - 18 10,99
39,82
M40x2
1/2 - 16
12,57
M40x3 39,76 1/2'' 20,71 9/16 -16 14,16
M42x1,5 41,85 3/4'' 26,03 5/8 - 14 15,73
THREAD ø d M42x2 41,82 1'' 32,59 3/4 - 12 18,89
M42x3 41,76 7/8 - 11 22,11
M3,5x0,5 3,43 M45x1,5 44,85 UNC 1 - 10 25,28
M4x0,5 3,92 M45x2 44,82
M4,5x0,5 4,43 M45x3 44,76 Pg
M5x0,5 4,92 M48x1,5 47,85 THREAD ø d
M5x0,75 4,91 M48x2 47,82 No 5 - 40 3,09
M5,5x0,5 5,43 M48x3 47,76 THREAD ø d
M5,5x0,75 5,42 M48x4 47,73 No 6 - 32 3,41
M6x0,5 5,92 M50x1,5 49,85 No 8 - 32 4,07 Pg 7 12,40
M6x0,75 5,90 M50x2 49,82 No 10 - 24 4,71 Pg 9 15,10
M7x0,75 6,90 M50x3 49,76 No 12 - 24 5,37 Pg 11 18,50
M8x0,5 7,92 M52x1,5 51,85 1/4 - 20 6,22 Pg 13,5 20,30
M8x0,75 7,90 M52x2 51,82 5/16 - 18 7,80 Pg 16 22,40
M8x1 7,88 M52x3 51,76 3/8 - 16 9,37 Pg 21 28,15
M9x0,75 8,90 M52x4 51,73 7/16 - 14 10,95 Pg 29 36,85
M9x1 8,88 M55x1,5 54,85 1/2 - 13 12,52 Pg 36 46,85
M10x0,75 9,90 M55x2 54,82 9/16 - 12 14,10 Pg 42 53,85
M10x1 9,88 M55x3 54,76 5/8 - 11 15,68
M10x1,25 9,86 M55x4 54,73 3/4 - 10 18,84 Pg 48 59,15
M11x0,75 10,91 M56x1,5 55,85 7/8 - 9 22,00
M11x1 10,88 M56x2 55,82 1 - 8 25,16
M12x1 11,88 M56x3 55,76 1.1/8 - 7 28,31
M12x1,25 11,86 M56x4 55,73 1.1/4 - 7 31,49
M12x1,5 11,85 1.3/8 - 6 34,63
11 M14x1 13,88 1.1/2 - 6 37,80
M14x1,5
13,85
44,12
1.3/4 - 5
M15x1
14,88
M15x1,5 14,85 2 - 4.1/2 50,45
M16x1 15,88
