Page 57 - MODUL KELAS 6 TEMA 3

Kerjakan pada bagan berikut!

Kegiatan Ekonomi di Sekitar yang Terpengaruh
..........................................................................................
..........................................................................................
..........................................................................................
..........................................................................................
Penemuan Alat
Transportasi:
Kegiatan Ekonomi di Sekitar yang Tidak Terpengaruh
..........................................................................................
..........................................................................................
..........................................................................................
..........................................................................................

Ayo Mengamati 3.4 dan 4.4 IPA

Amatilah gambar di bawah ini dengan saksama!

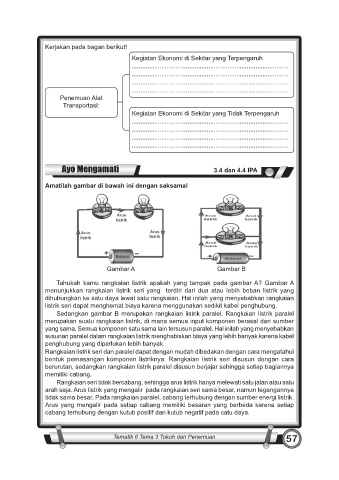

Gambar A Gambar B

Tahukah kamu rangkaian listrik apakah yang tampak pada gambar A? Gambar A
menunjukkan rangkaian listrik seri yang terdiri dari dua atau lebih beban listrik yang
dihubungkan ke satu daya lewat satu rangkaian. Hal inilah yang menyebabkan rangkaian
listrik seri dapat menghemat biaya karena menggunakan sedikit kabel penghubung.
Sedangkan gambar B merupakan rangkaian listrik paralel. Rangkaian listrik paralel
merupakan suatu rangkaian listrik, di mana semua input komponen berasal dari sumber
yang sama. Semua komponen satu sama lain tersusun paralel. Hal inilah yang menyebabkan
susunan paralel dalam rangkaian listrik menghabiskan biaya yang lebih banyak karena kabel
penghubung yang diperlukan lebih banyak.
Rangkaian listrik seri dan paralel dapat dengan mudah dibedakan dengan cara mengatahui
bentuk pemasangan komponen listriknya. Rangkaian listrik seri disusun dengan cara
berurutan, sedangkan rangkaian listrik paralel disusun berjajar sehingga setiap bagiannya
memiliki cabang.
Rangkaian seri tidak bercabang, sehingga arus listrik hanya melewati satu jalan atau satu
arah saja. Arus listrik yang mengalir pada rangkaian seri sama besar, namun tegangannya
tidak sama besar. Pada rangkaian paralel, cabang terhubung dengan sumber energi listrik.
Arus yang mengalir pada setiap cabang memiliki besaran yang berbeda karena setiap
cabang terhubung dengan kutub positif dan kutub negatif pada catu daya.

Tematik 6 Tema 3 Tokoh dan Penemuan 57
