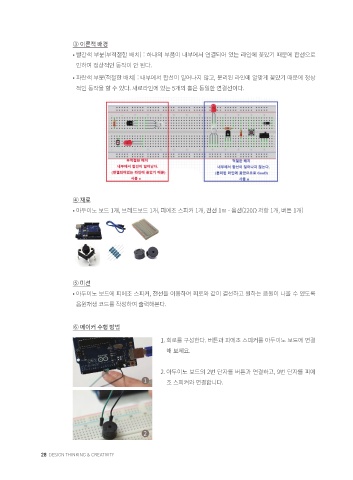

Page 27 - 2021 동서대 메이커 교육 워크북

동서대학교 민석교양대학

③ 이론적 배경 3. 아두이노 IDE 프로그램을 실행하여 소스코드를 입력한다.
• 빨간색 부분(부적절한 배치) : 하나의 부품이 내부에서 연결되어 있는 라인에 꽂았기 때문에 합선으로
인하여 정상적인 동작이 안 된다.
• 파란색 부분(적절한 배치) : 내부에서 합선이 일어나지 않고, 분리된 라인에 알맞게 꽂았기 때문에 정상
적인 동작을 할 수 있다. 새로라인에 있는 5개의 홀은 동일한 연결선이다.

④ 재료
• 아두이노 보드 1개, 브레드보드 1개, 피에조 스피커 1개, 전선 1m - 옵션(220Ω 저항 1개, 버튼 1개)

3
⑤ 미션
• 아두이노 보드에 피에조 스피커, 전선을 이용하여 회로와 같이 결선하고 원하는 음원이 나올 수 있도록 4. MelodyPlayer.ino파일과 pitches.h파일이 같은 폴더에 넣어둔다.
음원재생 코드를 작성하여 출력해본다. ※ 스위치, 저항은 옵션 부품으로써 아두이노와 스피커 만으로도 구현할 수 있음

⑥ 메이커 수행 방법 ⑦ 메이커 결과물
1. 회로를 구성한다. 버튼과 피에조 스피커를 아두이노 보드에 연결
해 보세요.

2. 아두이노 보드의 2번 단자를 버튼과 연결하고, 9번 단자를 피에
1 조 스피커와 연결합니다.

⑧ 참고
• 뮤직플레이어 및 피아노 만들기 (https://ecl1.tistory.com/18)
• 아두이노 통합개발환경(IDE)는 https://www.arduino.cc/ 사이트에서 다운로드 받을 수 있으며 간단한
2 사용법과 Tutorial 이용하여 연습할 수 있는 각종 데이터 및 코드를 제공하고 있음

28 DESIGN THINKING & CREATIVITY 디자인과창의적발상 _ 메이커 교육 워크북 29
