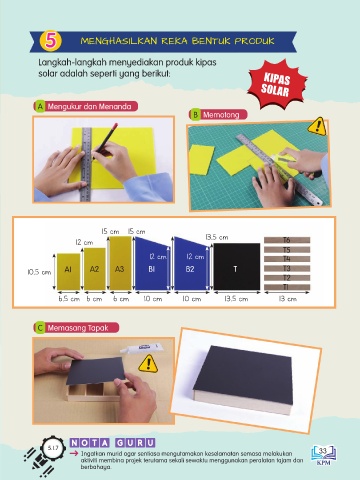

Page 43 - SK T5 RBT
P. 43

5          MENGHASILKAN REKA BENTUK PRODUK



                    Langkah-langkah menyediakan produk kipas
                    solar adalah seperti yang berikut:
                                                                                       KIPAS
                                                                                      SOLAR


                   A  Mengukur dan Menanda
                                                                  B  Memotong




















                                       15 cm 15 cm
                               12 cm                                  13.5 cm                T6
                                                                                             T5
                                                     12 cm      12 cm                        T4
                10.5 cm    A1      A2      A3        B1         B2            T              T3
                                                                                             T2
                                                                                             T1
                          6.5 cm 6 cm     6 cm     10 cm       10 cm        13.5 cm         13 cm




                   C  Memasang Tapak





















                      5.1.7                                                                             33
                                  Ingatkan murid agar sentiasa mengutamakan keselamatan semasa melakukan
                                aktiviti membina projek terutama sekali sewaktu menggunakan peralatan tajam dan
                                berbahaya.
