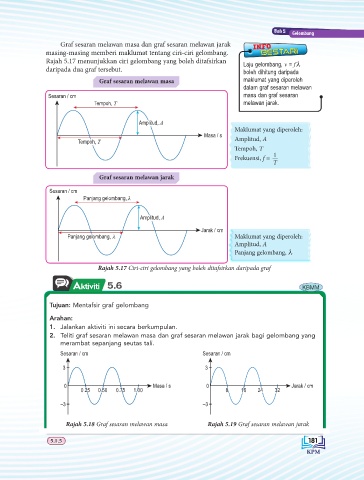

Bab 5
Gelombang
Graf sesaran melawan masa dan graf sesaran melawan jarak INFO
Bestari
masing-masing memberi maklumat tentang ciri-ciri gelombang. Bestari
5.1.5
Rajah 5.17 menunjukkan ciri gelombang yang boleh ditafsirkan Laju gelombang, v = fλ
daripada dua graf tersebut. boleh dihitung daripada
Graf sesaran melawan masa maklumat yang diperoleh
dalam graf sesaran melawan
Sesaran / cm masa dan graf sesaran
Tempoh, T melawan jarak.

Amplitud, A
Maklumat yang diperoleh:
Masa / s
Tempoh, T Amplitud, A
Tempoh, T
1
Frekuensi, f = —
T
Graf sesaran melawan jarak

Sesaran / cm
Panjang gelombang, λ

Amplitud, A
Jarak / cm
Panjang gelombang, λ Maklumat yang diperoleh:
Amplitud, A
Panjang gelombang, λ

Rajah 5.17 Ciri-ciri gelombang yang boleh ditafsirkan daripada graf

Aktiviti 5.6 KBMM

Tujuan: Mentafsir graf gelombang

Arahan:
1. Jalankan aktiviti ini secara berkumpulan.
2. Teliti graf sesaran melawan masa dan graf sesaran melawan jarak bagi gelombang yang
merambat sepanjang seutas tali.
Sesaran / cm Sesaran / cm

3 3

0 Masa / s 0 Jarak / cm
0.25 0.50 0.75 1.00 8 8 1616 24 24 32 32
0.75
0.50
1.00
0.25
–3 –3

Rajah 5.18 Graf sesaran melawan masa Rajah 5.19 Graf sesaran melawan jarak

5.1.5 181
