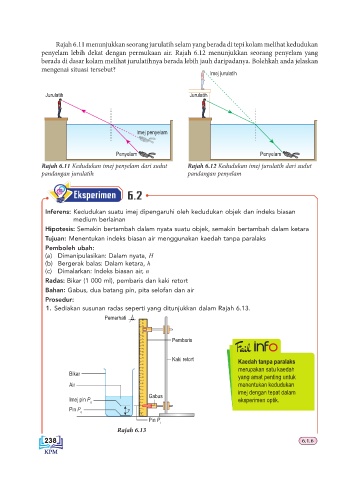

Page 244 - Fizik Tingkatan 4 KSSM

Rajah 6.11 menunjukkan seorang jurulatih selam yang berada di tepi kolam melihat kedudukan
penyelam lebih dekat dengan permukaan air. Rajah 6.12 menunjukkan seorang penyelam yang
berada di dasar kolam melihat jurulatihnya berada lebih jauh daripadanya. Bolehkah anda jelaskan
mengenai situasi tersebut?
Imej jurulatih

Jurulatih Jurulatih

Imej penyelam

Penyelam Penyelam
Rajah 6.11 Kedudukan imej penyelam dari sudut Rajah 6.12 Kedudukan imej jurulatih dari sudut
pandangan jurulatih pandangan penyelam

Eksperimen 6.2

Inferens: Kedudukan suatu imej dipengaruhi oleh kedudukan objek dan indeks biasan
medium berlainan
Hipotesis: Semakin bertambah dalam nyata suatu objek, semakin bertambah dalam ketara
Tujuan: Menentukan indeks biasan air menggunakan kaedah tanpa paralaks
Pemboleh ubah:
(a) Dimanipulasikan: Dalam nyata, H
(b) Bergerak balas: Dalam ketara, h
(c) Dimalarkan: Indeks biasan air, n
Radas: Bikar (1 000 ml), pembaris dan kaki retort
Bahan: Gabus, dua batang pin, pita selofan dan air
Prosedur:
1. Sediakan susunan radas seperti yang ditunjukkan dalam Rajah 6.13.
Pemerhati
30
29
28
27
26
25
24 Pembaris
23
22
21
20
19
18 Kaki retort
17 Kaedah tanpa paralaks
16
15 merupakan satu kaedah
14
Bikar 13
12 yang amat penting untuk
11
Air 10 9 menentukan kedudukan
8
7 imej dengan tepat dalam
6 Gabus
Imej pin P 5 eksperimen optik.
o 4
3
Pin P y 2
o 1
cm
0
Pin P
i
Rajah 6.13
238 6.1.6
