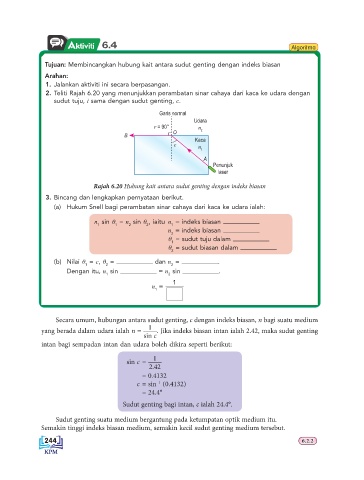

Page 250 - Fizik Tingkatan 4 KSSM

Aktiviti 6.4 Algoritma

Tujuan: Membincangkan hubung kait antara sudut genting dengan indeks biasan
Arahan:
1. Jalankan aktiviti ini secara berpasangan.
2. Teliti Rajah 6.20 yang menunjukkan perambatan sinar cahaya dari kaca ke udara dengan
sudut tuju, i sama dengan sudut genting, c.

Garis normal
Udara
r = 90° n
O 2
B
Kaca
c
n
1
A
Penunjuk
laser

Rajah 6.20 Hubung kait antara sudut genting dengan indeks biasan
3. Bincang dan lengkapkan pernyataan berikut.
(a) Hukum Snell bagi perambatan sinar cahaya dari kaca ke udara ialah:

n sin θ = n sin θ , iaitu n = indeks biasan
1 1 2 2 1
n = indeks biasan
2
θ = sudut tuju dalam
1
θ = sudut biasan dalam
2
(b) Nilai θ = c, θ = dan n = .
1 2 2
Dengan itu, n sin = n sin .
1 2
1
n =
1

Secara umum, hubungan antara sudut genting, c dengan indeks biasan, n bagi suatu medium
1
yang berada dalam udara ialah n = . Jika indeks biasan intan ialah 2.42, maka sudut genting
sin c
intan bagi sempadan intan dan udara boleh dikira seperti berikut:

1
sin c =
2.42
= 0.4132
c = sin (0.4132)
−1
= 24.4°
Sudut genting bagi intan, c ialah 24.4°.

Sudut genting suatu medium bergantung pada ketumpatan optik medium itu.
Semakin tinggi indeks biasan medium, semakin kecil sudut genting medium tersebut.
244 6.2.2
