5.1.3 Ciri-ciri dalam Lukisan Isometri 5.2 Lukisan Isometri Paksi Biasa

Panjang sebenar

Bukan panjang sebenar Satah Lukisan isometri dibina berpandukan lukisan ortografik Standar
Pembelajara
di mana ukuran sebenar daripada lukisan ortografik dipindahkan BAB 5: LUKISAN ISOMETRI
isometri
Garisan isometri selari

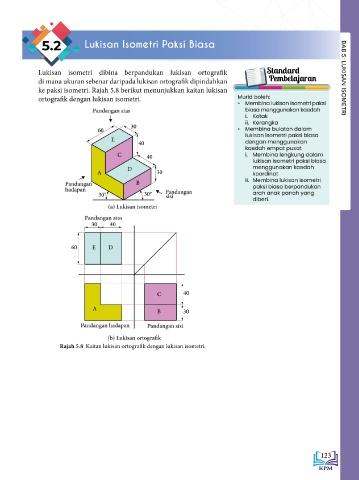

dengan paksi isometri ke paksi isometri. Rajah 5.8 berikut menunjukkan kaitan lukisan
ortografik dengan lukisan isometri. Murid boleh:
Garisan bukan isometri tidak bukan isometri • Membina lukisan Isometri paksi
Satah
selari dengan paksi isometri Pandangan atas biasa menggunakan kaedah
30° 30° 30° 30° i. Kotak
30 ii. Kerangka
(a) Garisan isometri dan garisan isometri (b) Satah isometri dan satah bukan isometri 60 • Membina bulatan dalam
E lukisan isometri paksi biasa
40 dengan menggunakan
kaedah empat pusat
Bulatan C 40 i. Membina lengkung dalam
isometri lukisan isometri paksi biasa
D menggunakan kaedah
Lengkung A 30 koordinat
isometri ii. Membina lukisan isometri
Pandangan B
hadapan Pandangan paksi biasa berpandukan
30° 30° sisi arah anak panah yang
diberi.
θ° (a) Lukisan isometri
Sudut Pandangan atas
30° 30° isometri 30 40

(c) Bulatan, lengkung dan sudut isometri
Rajah 5.7 (a) (b) (c) Sudut dan ciri-ciri dalam isometri. 60 E D

i. Garisan Isometri
Garisan isometri merupakan garisan yang selari dengan paksi isometri. Garisan isometri sama
dengan ukuran sebenar objek.

ii. Garisan bukan Isometri C 40
Merupakan garisan yang tidak selari dengan paksi isometri. Garisan isometri tidak sama A
dengan ukuran sebenar objek. B 30
iii. Sudut dalam Isometri Pandangan hadapan Pandangan sisi
Sudut pada lukisan isometri tidak dapat diihat dengan sudut sebenar pada lukisan isometri. Ia (b) Lukisan ortogra k
merupakan garisan bukan isometri. Oleh itu ukurannya tidak sama dengan garisan sebenar. Rajah 5.8 Kaitan lukisan ortografik dengan lukisan isometri.
iv. Bulatan dalam Isometri
Bulatan pada lukisan isometri akan dilihat berbentuk bujur dan boleh dibina menggunakan
kaedah khas disebut empat pusat. Ia merupakan bukan garisan isometri di mana ukurannya
tidak sama dengan yang sebenar.
v. Lengkung dalam Isometri
Lengkung pada lukisan isometri boleh dibina menggunakan kaedah koordinat dan bukan
garisan isometri di mana ukurannya tidak sama dengan yang sebenar.
