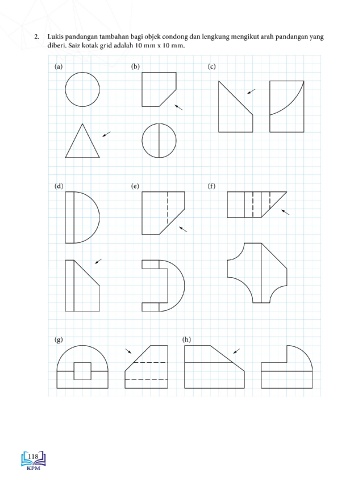

2. Lukis pandangan tambahan bagi objek condong dan lengkung mengikut arah pandangan yang
diberi. Saiz kotak grid adalah 10 mm x 10 mm.
(a) (b) (c) LUKISAN
ISOMETRI
(d) (e) (f)
(g) (h)
ukisan isometri adalah lukisan yang dapat memberi gambaran sebenar objek dengan lebih
Ljelas lagi. Ini termasuklah bentuk sesuatu objek dalam 3 dimensi melalui pelan, pandangan
hadapan dan pandangan sisi sesuatu bongkah atau objek yang anda lihat. Kebiasaannya lukisan
ini mempunyai tiga paksi utama iaitu paksi Z bersudut tepat dengan paksi mengufuk dan paksi X
dan Y bersudut 30° dengan paksi mengufuk.
STANDARD KANDUNGAN
5.1 Pengenalan kepada Lukisan Isometri
5.2 Lukisan Isometri Paksi Biasa
5.3 Aplikasi Lukisan Isometri
