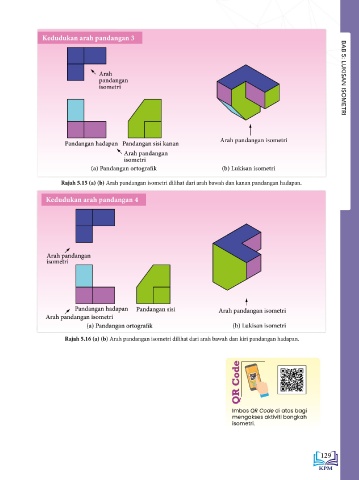

5.2.4 Membina Lukisan Isometri Paksi Biasa Berpandukan Arah Anak Panah Kedudukan arah pandangan 3
yang Diberi

Lukisan isometri dilukis berpandukan lukisan ortografik. Anak panah pada lukisan ortografik
mewakili arah pandangan mata pelukis yang melihat objek dan boleh dilihat 45° sama ada dari arah Arah
kanan, kiri, atas atau bawah objek. Empat arah pandangan yang biasa ditunjukkan adalah seperti pandangan BAB 5: LUKISAN ISOMETRI
Rajah 5.13 (a) (b), Rajah 5.14 (a) (b), Rajah 5.15 (a) (b) dan Rajah 5.16 (a) (b). isometri

Kedudukan arah pandangan 1
Pandangan atas

Arah pandangan isometri
Pandangan hadapan Pandangan sisi kanan
Arah pandangan
Arah pandangan isometri
isometri (a) Pandangan ortogra k (b) Lukisan isometri

Rajah 5.15 (a) (b) Arah pandangan isometri dilihat dari arah bawah dan kanan pandangan hadapan.
Kedudukan arah pandangan 4

Arah pandangan
Pandangan hadapan Pandangan sisi kanan
isometri
(a) Pandangan ortogra k (b) Lukisan isometri

Rajah 5.13 (a) (b) Arah pandangan isometri dilihat dari arah atas dan kanan pandangan hadapan.
Arah pandangan
Kedudukan arah pandangan 2 isometri

Pandangan hadapan Pandangan sisi Arah pandangan isometri
Arah pandangan Arah pandangan isometri
isometri (a) Pandangan ortogra k (b) Lukisan isometri

Rajah 5.16 (a) (b) Arah pandangan isometri dilihat dari arah bawah dan kiri pandangan hadapan.

Arah pandangan
isometri

Pandangan hadapan Pandangan sisi kanan
(a) Pandangan ortogra k (b) Lukisan isometri

Rajah 5.14 (a) (b) Arah pandangan isometri dilihat dari arah atas dan kiri pandangan hadapan.
