Page 141 - Lukisan Kejuruteraan Tingkatan 4

Langkah 3 Langkah 4 Langkah 5 Bongkah yang Mempunyai Permukaan Lengkung
L1

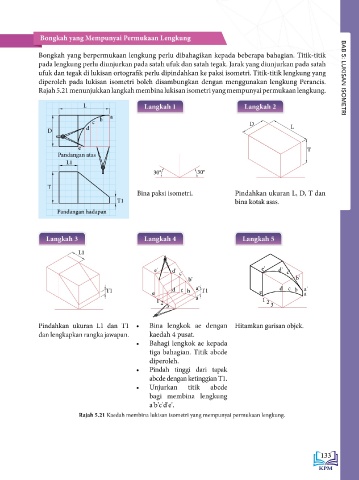

D1 Bongkah yang berpermukaan lengkung perlu dibahagikan kepada beberapa bahagian. Titik-titik
pada lengkung perlu diunjurkan pada satah ufuk dan satah tegak. Jarak yang diunjurkan pada satah
T2
L2 ufuk dan tegak di lukisan ortografik perlu dipindahkan ke paksi isometri. Titik-titik lengkung yang
T1 diperoleh pada lukisan isometri boleh disambungkan dengan menggunakan lengkung Perancis. BAB 5: LUKISAN ISOMETRI
Rajah 5.21 menunjukkan langkah membina lukisan isometri yang mempunyai permukaan lengkung.

L Langkah 1 Langkah 2
Pindahkan ukuran L1, T1 • Pindahkan ukuran D1 Hitamkan garisan objek. a
dan T2. dan L2. c b D L
• Bina permukaan bulat D d
dan lengkapkan rangka
jawapan. e T
Rajah 5.19 Kaedah membina lukisan isometri berpermukaan bulat. Pandangan atas
L1
Bongkah yang Mempunyai Permukaan Rata, Condong dan Oblik 30° 30°

Rajah 5.20 menunjukkan langkah pembinaan lukisan isometri bagi permukaan rata, condong dan oblik. T
Bina paksi isometri. Pindahkan ukuran L, D, T dan
L Langkah 1 Langkah 2 T1 bina kotak asas.
Pandangan hadapan
D
D L
D1
Langkah 3 Langkah 4 Langkah 5
T
Pandangan atas L1
L1
30° 30° e' d' c' e' d' c'
T b' b'
T1 Bina paksi isometri. Pindahkan ukuran L, D dan T T1 e d c b a' T1 e d c b a'
a
dan bina kotak asas. a
1 2 1 2
L2 3 3
Pandangan hadapan
Langkah 3 Langkah 4 Langkah 5 Pindahkan ukuran L1 dan T1 • Bina lengkok ae dengan Hitamkan garisan objek.
dan lengkapkan rangka jawapan. kaedah 4 pusat.
L1 • Bahagi lengkok ae kepada
D1
tiga bahagian. Titik abcde
diperoleh.
• Pindah tinggi dari tapak
T1 abcde dengan ketinggian T1.
• Unjurkan titik abcde
L2
bagi membina lengkung
Pindahkan ukuran L1 dan T1. • Pindah ukuran L2 dan D1. Hitamkan garisan objek. a'b'c'd'e'.
• Bina bahagian berbentuk Rajah 5.21 Kaedah membina lukisan isometri yang mempunyai permukaan lengkung.
oblik dan lengkapkan
rangka jawapan.
Rajah 5.20 Kaedah membina lukisan isometri berpermukaan rata, condong dan oblik.
132 133
