6.1.3 Ciri-ciri Lukisan Oblik

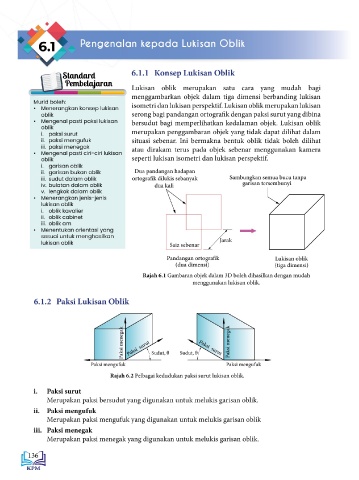

6.1 Pengenalan kepada Lukisan Oblik

Lengkung
Garisan oblik pada pandangan Bulatan pada
pandangan sisi
hadapan
Standar 6.1.1 Konsep Lukisan Oblik BAB 6: LUKISAN OBLIK
Pembelajara Lukisan oblik merupakan satu cara yang mudah bagi Bukan sudut Bulatan pada
menggambarkan objek dalam tiga dimensi berbanding lukisan Garisan Y° sebenar Y° pandangan
bukan oblik
Murid boleh: isometri dan lukisan perspektif. Lukisan oblik merupakan lukisan 45° Sudut paksi surut hadapan 45° Sudut paksi
• Menerangkan konsep lukisan surut
oblik serong bagi pandangan ortografik dengan paksi surut yang dibina X°
• Mengenal pasti paksi lukisan bersudut bagi memperlihatkan kedalaman objek. Lukisan oblik Sudut sebenar X°
oblik (a) Garisan dan sudut oblik (b) Lengkung dan bulatan oblik
i. paksi surut merupakan penggambaran objek yang tidak dapat dilihat dalam
ii. paksi mengufuk situasi sebenar. Ini bermakna bentuk oblik tidak boleh dilihat Rajah 6.3 (a) (b) Ciri-ciri lukisan oblik.
iii. paksi menegak atau dirakam terus pada objek sebenar menggunakan kamera
• Mengenal pasti ciri-ciri lukisan i. Garisan oblik
oblik seperti lukisan isometri dan lukisan perspektif. Merupakan garisan yang selari dengan mana-mana paksi mengufuk, paksi menegak atau paksi
i. garisan oblik
ii. garisan bukan oblik Dua pandangan hadapan surut oblik.
iii. sudut dalam oblik ortogra k dilukis sebanyak Sambungkan semua bucu tanpa
garisan tersembunyi
iv. bulatan dalam oblik dua kali
v. lengkok dalam oblik ii. Garisan bukan oblik
• Menerangkan jenis-jenis
lukisan oblik Merupakan garisan yang tidak selari dengan mana-mana paksi mengufuk, paksi menegak atau
i. oblik kavalier paksi surut oblik.
ii. oblik cabinet
iii. oblik am
• Menentukan orientasi yang
sesuai untuk menghasilkan Jarak
lukisan oblik Saiz sebenar

Pandangan ortogra k Lukisan oblik
(dua dimensi) (tiga dimensi) 30° 45° 60°
Rajah 6.1 Gambaran objek dalam 3D boleh dihasilkan dengan mudah (a) Oblik dengan sudut 30 darjah (b) Oblik dengan sudut 45 darjah (c) Oblik dengan sudut 60 darjah
menggunakan lukisan oblik.
Rajah 6.4 (a) (b) (c) Kesan sudut paksi surut pada lukisan oblik.
6.1.2 Paksi Lukisan Oblik iii. Sudut dalam oblik

Sudut pada permukaan hadapan lukisan adalah sudut sebenar yang boleh dibina terus
manakala sudut pada permukaan atas dan sisi adalah bukan sudut sebenar yang boleh dibina
menggunakan koordinat atau jarak diberi. Sebarang sudut boleh digunakan pada paksi
Paksi menegak Paksi surut Sudut, θ Sudut, θ Paksi surut Paksi menegak surut. Walaupun begitu, sudut sesiku set iaitu 30°, 45° dan 60° paling biasa digunakan bagi
memudahkan dan mempercepatkan pembinaan lukisan oblik.

Paksi mengufuk Paksi mengufuk
iv. Bulatan, Lengkok dan Lengkung dalam Oblik
Rajah 6.2 Pelbagai kedudukan paksi surut lukisan oblik. Bulatan pada oblik pada permukaan hadapan oblik adalah bulatan biasa yang boleh dibina
terus menggunakan jangka lukis manakala bulatan pada permukaan atas dan sisi perlu dibina
i. Paksi surut menggunakan kaedah empat pusat yang sedikit berbeza dari pembinaan bulatan pada lukisan
Merupakan paksi bersudut yang digunakan untuk melukis garisan oblik. isometri. Pembinaan lengkok adalah sama dengan bulatan, kecuali ia tidak dibina penuh
ii. Paksi mengufuk kerana ia adalah sebahagian dari bulatan. Lengkung pula perlu dibina menggunakan kaedah
Merupakan paksi mengufuk yang digunakan untuk melukis garisan oblik koordinat atau ukuran.
iii. Paksi menegak
Merupakan paksi menegak yang digunakan untuk melukis garisan oblik.
