Page 157 - Lukisan Kejuruteraan Tingkatan 4

7.1.3 Fungsi Elemen dalam Lukisan Perspektif

Dalam menghasilkan lukisan perspektif, terdapat beberapa elemen asas yang perlu difahami. 7.2 Lukisan Perspektif Dua Titik
Elemen tersebut ditunjukkan dalam Rajah 7.5 dan Foto 7.6.

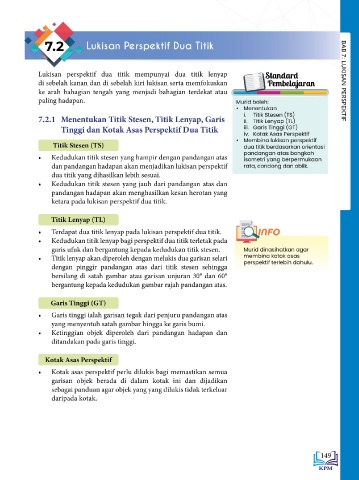

Lukisan perspektif dua titik mempunyai dua titik lenyap Standar
Pandangan atas di sebelah kanan dan di sebelah kiri lukisan serta memfokuskan Pembelajara BAB 7: LUKISAN PERSPEKTIF
ke arah bahagian tengah yang menjadi bahagian terdekat atau
paling hadapan.
Garisan Murid boleh:
Penglihatan (SG) Satah Gambar • Menentukan
Garisan Tinggi (GU) Garis Ufuk 7.2.1 Menentukan Titik Stesen, Titik Lenyap, Garis i. Titik Stesen (TS)
TL1 TL2 ii. Titik Lenyap (TL)
(Titik (Titik TL Tinggi dan Kotak Asas Perspektif Dua Titik iii. Garis Tinggi (GT)
Lenyap 1) Lenyap 2) iv. Kotak Asas Perspektif
Titik Stesen (TS) • Membina lukisan perspektif
dua titik berdasarkan orientasi
(GB)
Garis Bumi • Kedudukan titik stesen yang hampir dengan pandangan atas pandangan atas bongkah
Pandangan hadapan (TS) dan pandangan hadapan akan menjadikan lukisan perspektif isometri yang berpermukaan
rata, condong dan oblik.
Titik Stesen
dua titik yang dihasilkan lebih sesuai.
Rajah 7.5 Elemen lukisan perspektif dua titik. Foto 7.6 Contoh bergambar elemen titik lenyap dalam • Kedudukan titik stesen yang jauh dari pandangan atas dan
lukisan perspektif. pandangan hadapan akan menghasilkan kesan herotan yang
ketara pada lukisan perspektif dua titik.

Titik Stesen (TS) Titik Lenyap (TL) Titik Lenyap (TL)
Titik stesen merupakan kedudukan mata Titik lenyap ialah titik yang mewakili objek • Terdapat dua titik lenyap pada lukisan perspektif dua titik.
pelukis semasa melihat sesuatu objek. apabila berada jauh dari mata pelukis. Ini akan • Kedudukan titik lenyap bagi perspektif dua titik terletak pada
menjadikan objek kelihatan semakin mengecil garis ufuk dan bergantung kepada kedudukan titik stesen.
Garis Penglihatan (GP) dan akhirnya akan kelihatan sebagai satu • Titik lenyap akan diperoleh dengan melukis dua garisan selari Murid dinasihatkan agar
membina kotak asas
titik. Jenis lukisan perspektif bergantung pada perspektif terlebih dahulu.
Garisan unjuran dari titik stesen ke titik dengan pinggir pandangan atas dari titik stesen sehingga
tertentu pada objek. Garisan ini mewakili bilangan titik lenyap sama ada satu, dua atau bersilang di satah gambar atau garisan unjuran 30° dan 60°
garisan penglihatan dari mata pelukis. tiga titik. Titik lenyap bagi lukisan perspektif bergantung kepada kedudukan gambar rajah pandangan atas.
satu titik dan dua titik terletak pada garis ufuk.

Satah Gambar (SG) Garis Tinggi (GT)
Garis Bumi (GB)
Satu satah yang terletak di antara objek dan • Garis tinggi ialah garisan tegak dari penjuru pandangan atas
titik stesen. Imej objek yang hendak dilihat Garisan yang mewakili pandangan pinggir yang menyentuh satah gambar hingga ke garis bumi.
dapat dihasilkan di atas permukaan satah satah bumi yang turut digunakan sebagai tapak • Ketinggian objek diperoleh dari pandangan hadapan dan
tersebut. Sekiranya objek berada hampir untuk mengukur ketinggian sesuatu objek ditandakan pada garis tinggi.
dengan gambar, imej akan kelihatan lebih berdasarkan pandangan hadapan yang diberi.
besar dan akan kelihatan semakin kecil apabila Kotak Asas Perspektif
objek berada lebih jauh dari satah tersebut. Garis Tinggi (GT) • Kotak asas perspektif perlu dilukis bagi memastikan semua
Garisan tegak yang diunjur dari penjuru garisan objek berada di dalam kotak ini dan dijadikan
Garis Ufuk (GU) pandangan atas yang menyentuh satah gambar sebagai panduan agar objek yang yang dilukis tidak terkeluar
hingga ke garisan bumi. Ketinggian objek
Garisan mendatar dalam bayangan yang selari daripada kotak.
dengan satah gambar. Garis ini berada pada diperolehi dari pandangan hadapan dan
aras yang sama dengan mata pelukis. ditandakan pada aras tinggi.

148 149
