Page 159 - Lukisan Kejuruteraan Tingkatan 4

Langkah Menentukan TS, TL, GT dan Kotak Asas Perspektif

Langkah Objek
Pandangan atas SG
1. Kedudukan TS ditentukan.
2. TL1 dan TL2 diperoleh dengan melukis dua garisan selari dengan pinggir pandangan atas
dari TS sehingga bersilang di SG dan unjurkan ke bawah sehingga menyentuh GU. TL1 TS TL2 GU BAB 7: LUKISAN PERSPEKTIF
3. GT diperoleh dengan melukis garisan tegak dari penjuru pandangan atas yang menyentuh
SG hingga ke GB.
4. Bina kotak asas perspektif. GB
5. Lengkapkan lukisan dengan garisan objek untuk membentuk pandangan perspektif dua titik.
Pandangan hadapan

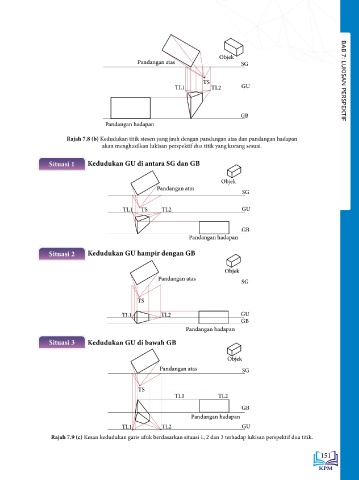

Rajah 7.8 (b) Kedudukan titik stesen yang jauh dengan pandangan atas dan pandangan hadapan
akan menghasilkan lukisan perspektif dua titik yang kurang sesuai.
Pandangan atas
Objek A Situasi 1 Kedudukan GU di antara SG dan GB

(SG) Objek
2 3 Garis tinggi 2 (GU) Pandangan atas SG
TL1 TL2
4 Kotak asas perspektif
TL1 TS TL2 GU
5 Objek perspektif dua titik
GB
(GB) Pandangan hadapan
Pandangan hadapan 1
(TS) Titik Stesen Situasi 2 Kedudukan GU hampir dengan GB
Rajah 7.7 Menentukan titik stesen, titik lenyap, garis tinggi dan kotak asas perspektif dua titik.
Objek
Pandangan atas
Kesan Kedudukan Elemen Titik Stesen dan Garis Ufuk terhadap Lukisan Perspektif Dua Titik SG

TS
Pandangan atas
TL1 TL2 GU
GB
Objek Pandangan hadapan
SG Situasi 3 Kedudukan GU di bawah GB

TS Objek
TL1 TL2 GU Pandangan atas SG

TS
GB TL1 TL2
Pandangan hadapan GB
Pandangan hadapan
Rajah 7.8 (a) Kedudukan titik stesen yang hampir dengan pandangan atas dan pandangan hadapan akan menghasilkan
lukisan perspektif dua titik yang lebih sesuai dan jelas. TL1 TL2 GU
Rajah 7.9 (c) Kesan kedudukan garis ufuk berdasarkan situasi 1, 2 dan 3 terhadap lukisan perspektif dua titik.

150 151
