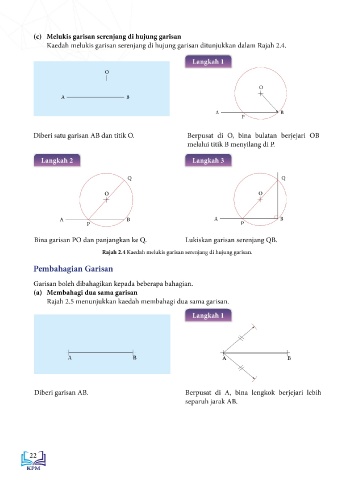

(c) Melukis garisan serenjang di hujung garisan Langkah 2 Langkah 3
Kaedah melukis garisan serenjang di hujung garisan ditunjukkan dalam Rajah 2.4.
C C
Langkah 1
O BAB 2: GEOMETRI

O
A B A B
A B
A B
P D D
Dengan jejari yang sama, bina lengkok berpusat Lukiskan garisan CD yang membahagi dua AB.
Diberi satu garisan AB dan titik O. Berpusat di O, bina bulatan berjejari OB di B yang menyilang di C dan D.
melalui titik B menyilang di P. Rajah 2.5 Kaedah membahagi dua sama garisan.

Langkah 2 Langkah 3

Q Q Bahagikan dua sama garisan jika diberi jarak AB = 65 mm.

O O (b) Membahagi garisan kepada beberapa bahagian yang sama
Rajah 2.6 menunjukkan kaedah membahagi garisan kepada beberapa bahagian yang sama panjang.

A B A B Langkah 1 Langkah 2
P P
A B A B
Bina garisan PO dan panjangkan ke Q. Lukiskan garisan serenjang QB. A B 1 1
Rajah 2.4 Kaedah melukis garisan serenjang di hujung garisan. 2 3 4 2 3 4
5 6 5 6
Pembahagian Garisan 7 7
Diberi garisan AB. Bahagikan Dari titik A, bina garisan Bina garisan dari 7 ke B.
Garisan boleh dibahagikan kepada beberapa bahagian. kepada tujuh bahagian yang condong dan tandakan tujuh
(a) Membahagi dua sama garisan sama. bahagian yang sama jarak
Rajah 2.5 menunjukkan kaedah membahagi dua sama garisan. pada garisan condong.
Langkah 1
Langkah 3 Langkah 4

1 2 3 4 5 6 7
A B A B
1 2 1 2
A B A B 3 4 3 4
5 5
6 6
7 7
Bina garisan yang selari Garisan AB telah dibahagikan
Diberi garisan AB. Berpusat di A, bina lengkok berjejari lebih dengan garisan 7B pada titik kepada tujuh bahagian yang
separuh jarak AB. 1, 2, 3, 4, 5, 6 dan 7. sama.
Rajah 2.6 Kaedah membahagi garisan kepada beberapa bahagian yang sama.

Bahagikan garisan AB kepada lima bahagian yang sama jika panjang jarak AB = 70 mm.
