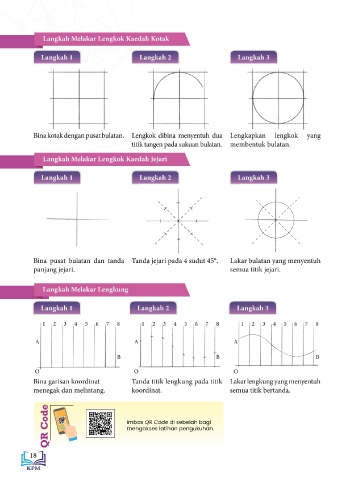

Langkah Melakar Lengkok Kaedah Kotak

Langkah 1 Langkah 2 Langkah 3
GEOMETRI

Bina kotak dengan pusat bulatan. Lengkok dibina menyentuh dua Lengkapkan lengkok yang
titik tangen pada sukuan bulatan. membentuk bulatan.

Langkah Melakar Lengkok Kaedah Jejari

Langkah 1 Langkah 2 Langkah 3

Bina pusat bulatan dan tanda Tanda jejari pada 4 sudut 45°. Lakar bulatan yang menyentuh
panjang jejari. semua titik jejari.

Langkah Melakar Lengkung
enurut kamus dewan, geometri ialah tentang perhubungan dan sifat-sifat garisan, sudut,
Mpermukaan dan bongkah. Konsep geometri ini sangat unik kerana dapat dilihat jelas pada
Langkah 1 Langkah 2 Langkah 3 kubah sesebuah masjid, gereja atau rumah ibadat yang lain. Pemilihan corak atau reka bentuk
geometri ini seringkali berkait rapat dengan sejarah, kaum atau seni bina sesebuah negara. Bentuk
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 geometri dapat dilihat jelas pada seni bina Masjid Selat Melaka yang terletak di Bandar Melaka.

A A A STANDARD KANDUNGAN

B B B 2.1 Pembinaan dan pembahagian garisan
2.2 Sudut
O O O 2.3 Segi tiga
Bina garisan koordinat Tanda titik lengkung pada titik Lakar lengkung yang menyentuh 2.4 Segi empat
menegak dan melintang. koordinat. semua titik bertanda. 2.5 Poligon
2.6 Skala
2.7 Pengecilan dan pembesaran
2.8 Rajah sama luas
Imbas QR Code di sebelah bagi 2.9 Bulatan
mengakses latihan pengukuhan.
2.10 Elips dan Parabola
2.11 Ketangenan
