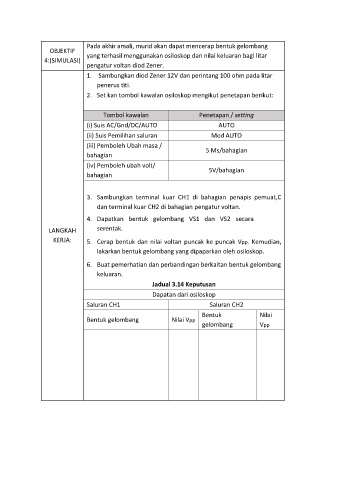

Pada akhir amali, murid akan dapat mencerap bentuk gelombang
OBJEKTIF
yang terhasil menggunakan osiloskop dan nilai keluaran bagi litar
4:(SIMULASI)
pengatur voltan diod Zener.
1. Sambungkan diod Zener 12V dan perintang 100 ohm pada litar
penerus titi.
2. Set kan tombol kawalan osiloskop mengikut penetapan berikut:

Tombol kawalan Penetapan / setting

(i) Suis AC/Gnd/DC/AUTO AUTO

(ii) Suis Pemilihan saluran Mod AUTO

(iii) Pemboleh Ubah masa /
5 Ms/bahagian
bahagian

(iv) Pemboleh ubah volt/
5V/bahagian
bahagian

3. Sambungkan terminal kuar CH1 di bahagian penapis pemuat,C
dan terminal kuar CH2 di bahagian pengatur voltan.
4. Dapatkan bentuk gelombang VS1 dan VS2 secara

LANGKAH serentak.
KERJA: 5. Cerap bentuk dan nilai voltan puncak ke puncak Vpp. Kemudian,
lakarkan bentuk gelombang yang dipaparkan oleh osiloskop.

6. Buat pemerhatian dan perbandingan berkaitan bentuk gelombang
keluaran.

Jadual 3.14 Keputusan

Dapatan dari osiloskop

Saluran CH1 Saluran CH2

Bentuk Nilai
Bentuk gelombang Nilai Vpp
gelombang Vpp
