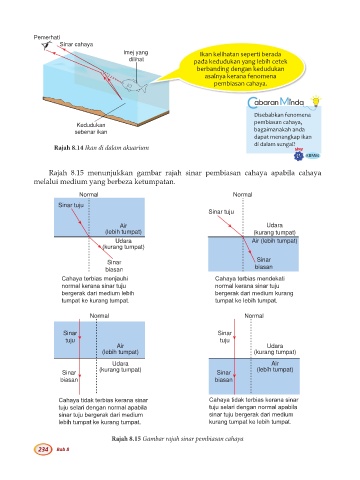

Page 244 - Buku Teks Digital Sains KSSM Tingkatan 1
P. 244
Pemerhati
Sinar cahaya
Imej yang Ikan kelihatan seperti berada
dilihat pada kedudukan yang lebih cetek
berbanding dengan kedudukan
asalnya kerana fenomena
pembiasan cahaya.
Disebabkan fenomena
Kedudukan pembiasan cahaya,
sebenar ikan bagaimanakah anda
dapat menangkap ikan
Rajah 8.14 Ikan di dalam akuarium di dalam sungai? Abad
21 KBMM
Rajah 8.15 menunjukkan gambar rajah sinar pembiasan cahaya apabila cahaya
melalui medium yang berbeza ketumpatan.
Normal Normal
Sinar tuju
Sinar tuju
Air Udara
(lebih tumpat) (kurang tumpat)
Udara Air (lebih tumpat)
(kurang tumpat)
Sinar Sinar
biasan biasan
Cahaya terbias menjauhi Cahaya terbias mendekati
normal kerana sinar tuju normal kerana sinar tuju
bergerak dari medium lebih bergerak dari medium kurang
tumpat ke kurang tumpat. tumpat ke lebih tumpat.
Normal Normal
Sinar Sinar
tuju tuju
Air Udara
(lebih tumpat) (kurang tumpat)
Udara Air
Sinar (kurang tumpat) Sinar (lebih tumpat)
biasan biasan
Cahaya tidak terbias kerana sinar Cahaya tidak terbias kerana sinar
tuju selari dengan normal apabila tuju selari dengan normal apabila
sinar tuju bergerak dari medium sinar tuju bergerak dari medium
lebih tumpat ke kurang tumpat. kurang tumpat ke lebih tumpat.
Rajah 8.15 Gambar rajah sinar pembiasan cahaya
