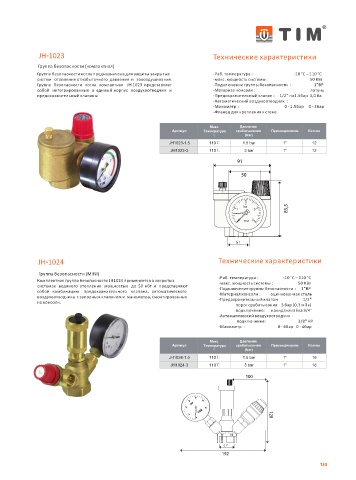

JH 1023 Технические характеристики

Группа безопасности (компактная)
Группа безопасности котла предназначена для защиты закрытых -Раб. температура : -10 °С – 110 °С
систем отопления отизбыточного давления и завоздушивания. -макс. мощность системы : 50 КВт
Группа безопасности котла компактная JH 1023 представляет -Подключение группы безопасности : 1"BP
собой интегрированные в единый корпус воздухоотводчик и -Материал консоли : латунь
предохранительный клапаны -Предохранительный клапан : 1/2“ на1.5бар 3,0 ба
-Автоматический воздухоотводчик :
-Манометр : 0 - 1.5бар 0 - 3бар
-Фланец для крепления к стене

Макс. Давление
Артикул Температура срабатывания Присоединение Кол-во
¥ (bar)
JH1023-1.5 110¥ 1.5 bar 1" 12
JH1023-3 110¥ 3 bar 1" 12

TIM
TIM

JH 1024 Технические характеристики

Группа безопасности (MINI)
Комплектная группа безопасности JH1024 применяется в закрытых -Раб. температура : -10 °С – 110 °С
50 КВт
-макс. мощность системы :
системах водяного отопления мощностью до 50 кВт и представляют -Подключение группы безопасности : 1"BP
собой комбинацию предохранительного клапана, автоматического -Материал консоли : оцинкованная сталь
воздухоотводчика с запорным клапаном и манометра, смонтированных -Предохранительный клапан 1/2"
на консоли.
порог срабатывания 3 бар (0,3 мПа)
подключение: накиданя гайка 3/4"
-Автоматический воздухоотводчик :
подключение: 3/8" НР
-Манометр : 0 - 6бар 0 - 4бар
Макс. Давление
Артикул Температура срабатывания Присоединение Кол-во
¥ (bar)
JH1024-1.5 110¥ 1.5 bar 1" 16
JH1024-3 110¥ 3 bar 1" 16

4
3 5
Bar
2 6
TIM
1
0

(

153
