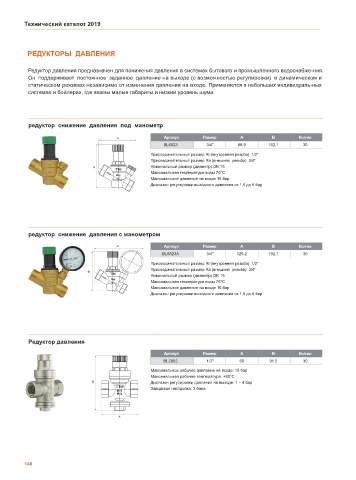

Технический каталог 2019

РЕДУКТОРЫ ДАВЛЕНИЯ

Редуктор давления предназначен для понижения давления в системах бытового и промышленного водоснабже-ния.
Он поддерживает постоянное заданное давление на выходе (с возможностью регулировки) в динамическом и
статическом режимах независимо от изменения давления на входе. Применяется в небольших индивидуаль-ных
системах и бойлерах, где важны малые габариты и низкий уровень шума.

редуктор снижение давления под манометр

Артикул Размер A B Кол-во
BL6823 3/4" 88.9 102.1 30

Присоединительный размер Ri (внутренняя резьба) 1/2"
Присоединительный размер Ra (внешняя резьба) 3/4"
Номинальный размер (диаметр) DN 15
Максимальная температура воды 70°C
Максимальное давление на входе 16 бар
Диапазон регулировки выходного давления от 1,5 до 6 бар

редуктор снижение давления с манометром
Артикул Размер A B Кол-во
BL6823A 3/4" 125.2 102.1 30
Присоединительный размер Ri (внутренняя резьба) 1/2"
Присоединительный размер Ra (внешняя резьба) 3/4"
Номинальный размер (диаметр) DN 15
Максимальная температура воды 70°C
Максимальное давление на входе 16 бар
Диапазон регулировки выходного давления от 1,5 до 6 бар

Редуктор давления

Артикул Размер A B Кол-во
BL2802 1/2" 60 91.5 30
Максимальное рабочее давление на входе: 15 бар
Максимальная рабочая температура: +80°С
Диапазон регулировки давления на выходе: 1 – 4 бар
Заводская настройка: 3 бара

148
