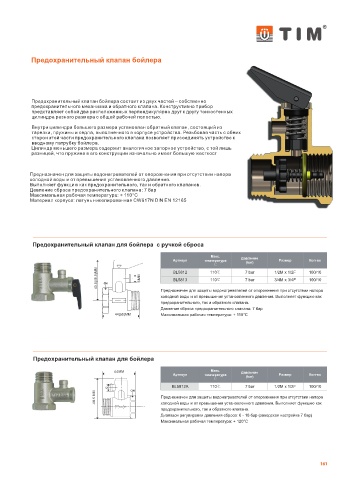

Предохранительный клапан бойлера

Предохранительный клапан бойлера состоит из двух частей – собственно
предохранительного механизма и обратного клапана. Конструктивно прибор
представляет собой два расположенных перпендикулярно друг к другу тонкостенных
цилиндра разного размера с общей рабочей полостью.

Внутри цилиндра большего размера установлен обратный клапан, состоящий из
тарелки, пружины и седла, выполненного в корпусе устройства. Резьбовая часть с обеих
сторон этой части предохранительного клапана позволяет присоединять устройство к
вводному патрубку бойлера.
Цилиндр меньшего размера содержит аналогичное запорное устройство, с той лишь
разницей, что пружина в его конструкции изначально имеет большую жесткост

Предназначен для защиты водонагревателей от опорожнения при отсутствии напора
холодной воды и от превышения установленного давления.
Выполняет функцию как предохранительного, так и обратного клапанов.
Давление сброса предохранительного клапана: 7 бар
Максимальная рабочая температура: + 110°С
Материал корпуса: латунь никелированная CW617N DIN EN 12165

Предохранительный клапан для бойлера с ручкой сброса
Макс.
Артикул температура Давление Размер Кол-во
(bar)
¥
43.5(46.5)MM 6 MM BL5812 110¥ 7 bar 1/2M x 1/2F 100/10
7 bar
BL5813
100/10
3/4M x 3/4F
110¥
Предназначен для защиты водонагревателей от опорожнения при отсутствии напора
холодной воды и от превышения установленного давления. Выполняет функцию как
предохранительного, так и обратного клапана.
Давление сброса предохранительного клапана: 7 бар
44(50)MM Максимальная рабочая температура: + 110°С

Предохранительный клапан для бойлера

44MM Макс. Давление
Артикул температура (bar) Размер Кол-во
¥
BL5812A 110¥ 7 bar 1/2M x 1/2F 100/10
48.5 MM Предназначен для защиты водонагревателей от опорожнения при отсутствии напора
холодной воды и от превышения установленного давления. Выполняет функцию как
предохранительного, так и обратного клапана.
Диапазон регулировки давления сброса: 6 - 18 бар (заводская настройка 7 бар)
Максимальная рабочая температура: + 120°С

161
