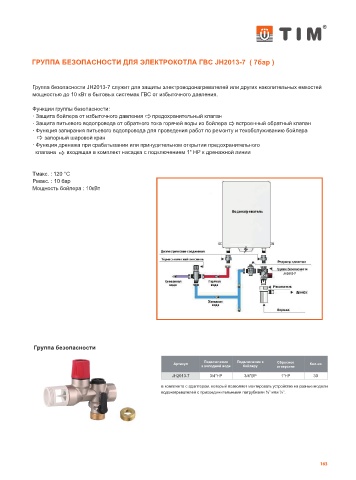

ГРУППА БЕЗОПАСНОСТИ ДЛЯ ЭЛЕКТРОКОТЛА ГВС JH2013-7 ( 7бар )

Группа безопасности JH2013-7 служит для защиты электроводонагревателей или других накопительных емкостей
мощностью до 10 кВт в бытовых системах ГВС от избыточного давления.

Функции группы безопасности:
· Защита бойлера от избыточного давления предохранительный клапан
· Защита питьевого водопровода от обратного тока горячей воды из бойлера встроенный обратный клапан
· Функция запирания питьевого водопровода для проведения работ по ремонту и техобслуживанию бойлера
запорный шаровой кран
· Функция дренажа при срабатывании или принудительном открытии предохранительного
клапана входящая в комплект насадка с подключением 1" НР к дренажной линии

Тмакс. : 120 °С
Рмакс. : 10 бар
Мощность бойлера : 10кВт

Группа безопасности

Подключение Подключение к Сбросное
Артикул Кол-во
к холодной воде бойлеру отверстие
JH2013-7 3/4”HP 3/4”BP 1”HP 30
в комплекте с адаптером, который позволяет монтировать устройство на разные модели
водонагревателей с присоединительными патрубками ½” или ¾”.
