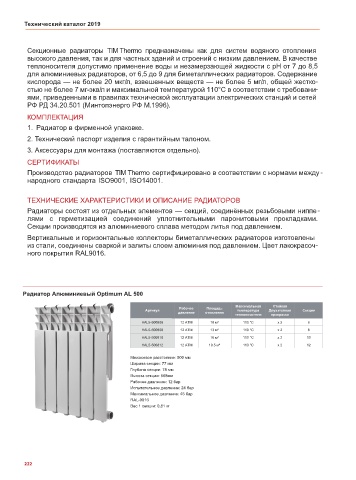

Технический каталог 2019

Секционные радиаторы TIM Thermo предназначены как для систем водяного отопления
высокого давления, так и для частных зданий и строений с низким давлением. В качестве
теплоносителя допустимо применение воды и незамерзающей жидкости с pH от 7 до 8,5
для алюминиевых радиаторов, от 6,5 до 9 для биметаллических радиаторов. Содержание
кислорода — не более 20 мкг/л, взвешенных веществ — не более 5 мг/л, общей жестко
стью не более 7 мг-экв/л и максимальной температурой 110°С в соответствии с требовани
ями, приведенными в правилах технической эксплуатации электрических станций и сетей
РФ РД 34.20.501 (Минтопэнерго РФ М.1996).
КОМПЛЕКТАЦИЯ
1. Радиатор в фирменной упаковке.

2. Технический паспорт изделия с гарантийным талоном.
3. Аксессуары для монтажа (поставляются отдельно).

СЕРТИФИКАТЫ
Производство радиаторов TIM Thermo сертифицировано в соответствии с нормами между
народного стандарта ISO9001, ISO14001.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОПИСАНИЕ РАДИАТОРОВ
Радиаторы состоят из отдельных элементов — секций, соединённых резьбовыми ниппе
лями с герметизацией соединений уплотнительными паронитовыми прокладками.
Секции производятся из алюминиевого сплава методом литья под давлением.
Вертикальные и горизонтальные коллекторы биметаллических радиаторов изготовлены
из стали, соединены сваркой и залиты слоем алюминия под давлением. Цвет лакокрасоч
ного покрытия RAL9016.

Радиатор Алюминиевый Optimum AL 500

Максимальная Стойкая
Артикул Рабочее Площадь температура Двухэтапная Секции
давление отопления теплоносителя прокраска
HAL5-500806 12 ATM 10 м² 110 °C x 2 6
HAL5-500808 12 ATM 13 м² 110 °C x 2 8
HAL5-500810 12 ATM 16 м² 110 °C x 2 10
HAL5-500812 12 ATM 19.5 м² 110 °C x 2 12
Межосевое расстояние: 500 мм
Ширина секции: 77 мм
Глубина секции: 78 мм
Высота секции: 568мм
Рабочее давление: 12 бар
Испытательное давление: 24 бар
Максимальное давление: 45 бар
RAL-9016
Вес 1 секции: 0,81 кг

222
