Page 224 - TIM

Технический каталог 2019

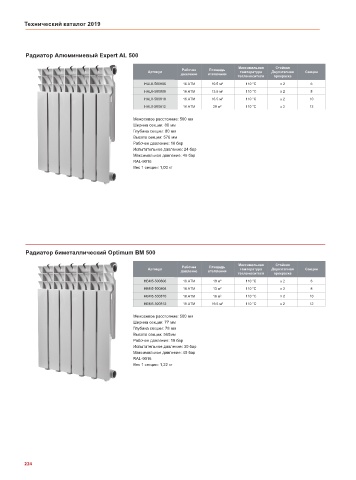

Радиатор Алюминиевый Expert AL 500

Максимальная Стойкая
Рабочее
Площадь
Артикул давление отопления температура Двухэтапная Секции
теплоносителя прокраска
HAL8-500806 16 ATM 10.5 м² 110 °C x 2 6
HAL8-500808 16 ATM 13.5 м² 110 °C x 2 8
HAL8-500810 16 ATM 16.5 м² 110 °C x 2 10
HAL8-500812 16 ATM 20 м² 110 °C x 2 12

Межосевое расстояние: 500 мм
Ширина секции: 80 мм
Глубина секции: 80 мм
Высота секции: 576 мм
Рабочее давление: 16 бар
Испытательное давление: 24 бар
Максимальное давление: 45 бар
RAL-9016
Вес 1 секции: 1,00 кг

Радиатор биметаллический Optimum BM 500

Максимальная Стойкая
Артикул Рабочее Площадь температура Двухэтапная Секции
давление отопления теплоносителя прокраска
HBM5-500806 18 ATM 10 м² 110 °C x 2 6
HBM5-500808 18 ATM 13 м² 110 °C x 2 8
HBM5-500810 18 ATM 16 м² 110 °C x 2 10
HBM5-500812 18 ATM 19.5 м² 110 °C x 2 12
Межосевое расстояние: 500 мм
Ширина секции: 77 мм
Глубина секции: 78 мм
Высота секции: 560мм
Рабочее давление: 18 бар
Испытательное давление: 30 бар
Максимальное давление: 45 бар
RAL-9016
Вес 1 секции: 1,22 кг

224
