五、CTP设备

5-1-2、CTP制版机分类及其特点

CTP直接制版机分为内鼓式、外鼓式、平台式、曲线式四大类。在这四种类型中，使
用的最多的是内鼓式和外鼓式，平台式主要用于报纸等的大幅面版材上，曲线式使用得

很少,目前在市场已很少见。由于CTP技术的发展，其中外鼓式逐渐成为主流趋势。

1、平台式直接制版机
平台式CTP制版机有一个载版台，载版机构简单，印版能够较准确地卡到相应位置。
曝光时，激光调节器根据计算机中图像信息的明暗特征，对激光器所产生的连续激光束

进行明暗调节。调节后的激光束通过一个多棱镜，反射到印版上，从而完成扫描。在大
多数平台式制版机的曝光系统中，只有一束激光打到印版表面，可见平台式CTP制版机示
意图5-1。

平台式制版机拥有高效的装版速度和生产速度，但是由于成像技术的限制，印版上
图文面积的宽度也受到相应的限制。平台式制版机大部分用于可见光感光的CTP 印版
中。

平台式制版机的优点是：
①机械结构简单，设备好维护；
②上下版容易，稳定性好、问题少、成本低；
③具有高效的印版装载速度和生产速度；
④可同时支持多种打孔规格。
平台式制版机的缺点是：
①曝光区域小，目前最大只能达到62cm；
②激光点有光学变形；
③工作时，投射到印版上的激光光路长短不同，故
要求持续变焦；
④光学路径长；
⑤抖动敏感。

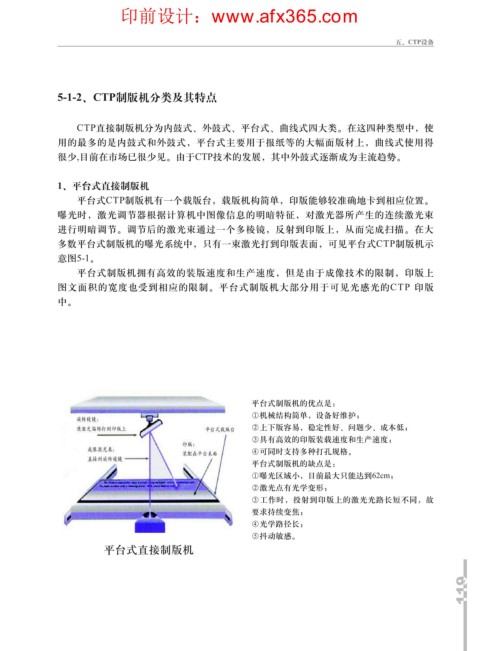

平台式直接制版机

119 119
